Воздухосборники А1И

Воздухосборники А1И

Воздухосборники А1И





Воздухоcборники предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха. Могут использоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов. Рабочее давление от 0,4 до 1,4МПа. Цены договорные. Возможно изготовление по вашим нестандартным чертежам.

Номенклатура продукции:

    Воздухосборник А1И (Серия 5.903-20)

  • Воздухосборник вертикальный А1И с эллиптическим днищем Ру 1,2 МПа (А1И-018.000)
  • Воздухосборник вертикальный А1И с плоским днищем Ру 0,6 МПа (А1И-021.000)
  • Воздухосборник вертикальный А1И с плоским днищем Ру 1,2 МПа (А1И-022.000)
  • Воздухосборник горизонтальный А1И с эллиптическим днищем Ру 1,2 МПа (А1И-017.000)
  • Воздухосборник горизонтальный А1И с плоским днищем Ру 0,6 МПа (А1И-019.000)
  • Воздухосборник горизонтальный А1И с плоским днищем Ру 1,2 МПа (А1И-020.000)

Воздухосборник А1И (горизонтальный и вертикальный) устанавливаются на трубопроводах внутренних систем отопления перемещающих теплоноситель и предназначены для централизованного сбора воздушных скоплений, движущихся в потоке.


Воздухосборник вертикальный А1И 022.000 Ду=50, Дн.+159 мм, чертеж по серии 5.903-20, А1И018.000СБ


Воздухосборник проточный горизонтальный с эллиптическим днищем Ду от 40 до 325 длина от 500 до 1000 по чертежу А1И 010.000, А1И 017.000 СБ, А1И017-000, А1И010-000


Воздухосборник вертикальный и горизонтальный с плоским днищем по черт. А1И011.000; 01; 02; 03;

Проточные воздухосборники горизонтальные и вертикальные воздухосборники типа А1И изготавливаются по типовым сериям 5.903-20 (2) с эллиптическими и плоскими днищами. Рабочее давление 0,6 и 1,2 МПа. Температура теплоносителя до 150 градусов Цельсия.



Материал исполнения - ст. 20, ст. 09Г2С, ст. 12Х18Н10Т , ст. 3





Технические данные и основные размеры воздухосборников А1И, серия 5.903-20

Воздухосборник
Условный проход трубопровода, мм
Предельный расход теплоносителя в трубопроводе, кг/ч
Дн, мм



L/l, мм
Максимальное рабочее давление в системе, Мпа
Масса, кг

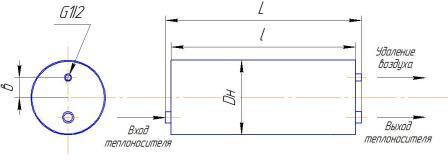

Воздухосборники горизонтальные с эллиптическими днищами

Воздухосборники горизонтальные с эллиптическими днищами

А1И 017.000

15; 20; 25; 32

3300

159

446/402

1,2

5,9

А1И 017.000-01

25; 32; 40; 50

6300

219

602/558

15

А1И 017.000-02

40; 50; 65; 80

10000

273

714/610

22,7

А1И 017.000-03

65; 80; 100

13800

325

832/788

36,7

Воздухосборники горизонтальные с плоскими днищами

Воздухосборники горизонтальные с плоскими днищами

А1И 019.000

15; 20; 25; 32

3300

159

396/358

0,6

6,6

А1И 019.000-01

25; 32; 40; 50

6300

219

550/492

17,2

А1И 019.000-02

40; 50; 65; 80

10000

273

674/596

27,7

А1И 019.000-03

65; 80; 100

13800

325

810/682

49,6

Воздухосборники горизонтальные с плоскими днищами

А1И 020.000

15; 20; 25; 32

3300

159

400/362

1,2

7,3

А1И 020.000-01

25; 32; 40; 50

6300

219

558/500

20,6

А1И 020.000-02

40; 50; 65; 80

10000

273

686/608

34,8

А1И 020.000-03

65; 80; 100

13800

325

824/696

56,6



Воздухосборник

Условный проход трубопровода, мм

Предельный расход теплоносителя в трубопроводе, кг/ч

Дн, мм

H/h, мм

Максимальное рабочее давление в системе, Мпа

Масса, кг

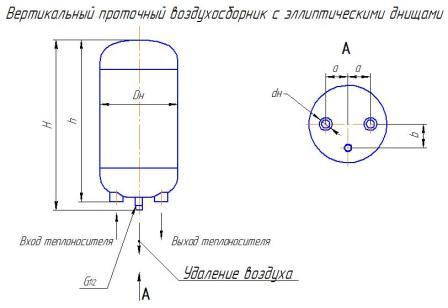

Воздухосборники вертикальные с эллиптическими днищами

Воздухосборники вертикальные с эллиптическими днищами

А1И 018.000

40; 50; 65

10000

273

640/520

1,2

18,3

А1И 018.000-01

65; 80; 100

13800

325

753/638

30,4

А1И 018.000-02

100; 150

24500

426

932/822

55,8

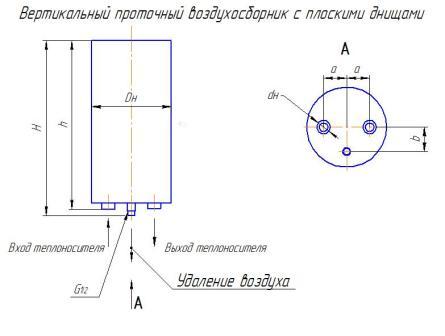

Воздухосборники вертикальные с плоскими днищами

Воздухосборники вертикальные с плоскими днищами

А1И 021.000

40; 50; 65

10000

273

561/448

0,6

25,5

А1И 021.000-01

65; 80; 100

13800

325

642/534

43,6

А1И 021.000-02

100; 150

24500

426

811/708

87

Воздухосборники вертикальные с плоскими днищами

А1И 022.000

40; 50; 65

10000

273

573/460

1,2

30,7

А1И 022.000-01

65; 80; 100

13800

325

656/548

52,2

А1И 022.000-02

100; 150

24500

426

827/724

102,2



Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерами по тел. 987-273-86-77 или по эл.почте 460957@mail.ru
