Фланцы стальные воротниковые ГОСТ 12821-80

Фланцы стальные плоские приварные ГОСТ 12820-80

Фланцы стальные

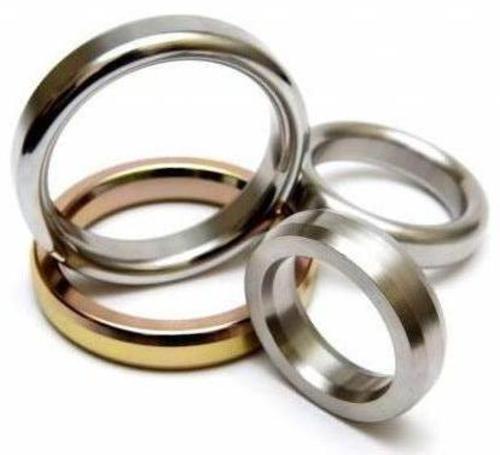

Кольца АРМКо (прокладки овального сечения)

Кольца АРМКо - кольца овального сечения из низколегированных сталей (АРМКО) применяются в условиях от - 70 до + 600oС в зависимости от исполнения.

Изготавливаются по ГОСТ 28759.8-90

Кольца АРМКо (прокладки овального сечения)

Настоящий стандарт распространяется на прокладки восьмиугольного сечения к фланцам сосудов и аппаратов стальным приварным встык по ГОСТ 28759.4.

Размеры в мм.

Внутренний диаметр аппарата, D

D1

В

S

C

R

Давление условное, МПа

Масса,кг

400

430

12

16

7

1,6

6,3

2,00

475

8,0

10,0

2,05

20

25

9

16,0

5,20

450

510

12

16

7

6,3

2,20

525

14

18

8

8,0

10,0

3,00

22

26

10

16,0

6,70

500

560

12

16

7

6,3

2,40

575

16

20

8

8,0

10,0

4,10

24

30

12

24

16,0

9,25

600

685

14

18

8

1,6

6,3

4,00

675

18

23

8,0

10,0

6,10

26

32

13

2,4

16,0

12,55

700

785

14

18

8

1,6

6,3

4,50

775

20

25

9

8,0

10,0

8,50

790

32

38

16

2,4

16,0

21,65

800

890

18

23

8

1,6

6,3

8,10

875

22

26

10

8,0

10,0

11,15

910

36

42

16

2,4

16,0

30,70

900

1025

18

23

8

1,6

6,3

9,30

990

26

32

13

2,4

8,0

10,0

18,40

1015

40

48

18

16,0

43,25

1000

1070

22

26

10

1,6

6,3

14,30

1090

28

34

14

2,4

8,0

10,0

23,30

1120

42

50

18

16,0

52,00

1100

1170

22

26

10

1,6

6,3

15,60

11,90

30

36

15

2,4

8,0

10,0

23,95

1235

46

54

18

16,0

67,25

1200

1280

24

30

12

6,3

21,50

1290

32

38

16

8,0

10,0

35,40

1350

50

58

20

16,0

86,30

1300

1365

24

30

12

6,3

23,10

1400

36

42

16

8,0

10,0

47,25

1400

1460

27

34

14

6,3

1500

38

44

16

8,0

10,0

55,65

1500

1600

30

36

15

6,3

48,60

1610

42

50

18

8,0

10,0

74,75

1600

1705

30

36

15

6,3

43,50

1710

42

50

18

8,0

10,0

79,40



Пример условного обозначения прокладки для фланца диаметром 800 мм на условное давление 8,0 МПа из стали марки 08Х13:

Прокладка 800-8,0-2 ГОСТ 28759.8-90


Материал прокладок

Шифр      Материал
1            Сталь 08кп по ГОСТ 1577 и 10695 по ГОСТ 11036
2            Сталь 08Х13 по ГОСТ 7350 или ГОСТ 5949
3            Сталь 08Х18Н10 по ГОСТ 7350 или ГОСТ 5949

Допускается изготовление прокладок из других марок сталей, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.

Кольца АРМКо (прокладки овального сечения)



Прокладки овального и восьмиугольного сечения (также известные как кольца АРМКО, они же - RTJ = API rings) и кольцевые прокладки типов RX и BX

В Российской Федерации прокладки овального и восьмиугольного сечения изготавливаются в соответствии со следующими нормативными документами:

  • ОСТ 26-845-73 «Конструкция и размеры. Технические требования»;
  • ОСТ 26.260.461-99 «Прокладки овального и восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие технические требования»;
  • АТК 26-18-6-93 «Прокладки овального и восьмиугольного сечения стальные»;
  • ГОСТ 28759.8-90 «Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования».

В международной практике прокладки данного типа называются API rings , а соединения с их использованием – RTJ ( ring - type joint ). Прокладки этого типа описаны стандартами ASME B 16.20 и API 6 A , а фланцы – стандатом ASME / ANSI B 16.5. Применяются на давления до класса ANSI 5000 psi. Прокладки закладываются в углубления на фланцах, имеющих стенки с углом 23° к вертикали.

Применение: Кольца Армко (прокладки стальные и железные, RTJ)предназначены для уплотнения фланцевых соединений с присоединительными поверхностями типа Исполнения 7 по ГОСТ 12815-80 арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования нефте- и газодобыче, химической, нефтеперерабатывающей и некоторых других отраслей промышленности.

Достоинства: позволяют создать уплотнения при высоких рабочих давлениях, когда прокладки других типов неприменимы.

Рекомендации:

Применяются на условное давление Ру 6,3 до 16,0 МПа (от 63 до 160 кгс/см2) и температуру от -70 до 600 °С. Могут изготавливаться из стали 08кп по ГОСТ 1577 и 10695 по ГОСТ 11036, стали 08X13 по ГОСТ 7350 или по ГОСТ 5949, из стали 08X18Н10 по ГОСТ 7350 или по ГОСТ 5949. Согласно российских нормативных документов, допускается изготовление этих прокладок и из других марок стали в зависимости от требований по эксплуатации.

Прокладки восьмиугольного сечения обеспечивают лучшее уплотнение, чем прокладки овального сечения и потому являются более предпочтительными. Тем не менее, только прокладки овального сечения могут использоваться совместно с фланцами, имеющими углубление с дном круглой формы (производились ранее). Более новые фланцы имеют углубление с плоским дном и допускают использование прокладок обоих типов. Рабочие поверхности фланцев доржны быть обработаны до шероховатости 1,6 мкм, повреждения рабочей поверхности недопустимы. Материал прокладок всегда должен обладать меньшей твердостью, чем материал фланцев.

Дополнительно: кольцевые прокладки типов RX и BX

Прокладки типа RX имеют схожий профиль с обычными прокладками восьмиугольного сечения, но имеют различные углы скоса с внешней и внутренней стороны кольца, что делает их самоуплотняющимися (рабочее давление обеспечивает лучшее прижатие прокладки к фланцу). Применяются совместно с фланцами, исполненными в соответствии с API 6 A . Пркладки типа BX также имеют восьмиугольный профиль. Он получается из квадратного снятием фасок по 4-м углам. Применяются совместно с фланцами, исполненными в соответствии с API 6 BX , причем фланцы после затягивания болтов входят в контакт друг с другом. Оба типа прокладок применяются на очень высокие давления класса до ANSI 20000 psi .


кольцевая прокладка BX
кольцевая прокладка RX
BX
RX



Кольца АРМКо изготавливаются по следующим альбомам чертежей:

-ОСТ 26.260.461-99 «Прокладки овального и восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие технические требования»

-ОСТ 26-845-73 «Конструкция и размеры. Технические требования»

-АТК 26-18-6-93 «Прокладки овального и восьмиугольного сечения стальные»

-ГОСТ 28759.8-90 «Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования»

-ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20-100 МПа

Прокладка устанавливается в паз фланца. При затяжке крепежных изделий происходит соприкосновение торцевых привалочных поверхностей овальной формы прокладок и стенки паза фланца. В результате такого уплотнения обеспечивается высокая надежность и герметичность фланцевого соединения. При этом плотный контакт прокладки с каждым фланцем происходит сразу в двух областях: по внутреннему и по наружному контуру прокладки.





Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерами по тел. 987-273-86-77 или по эл.почте 460957@mail.ru
