ООО СИГНАЛ

ПРОИЗВОДСТВО МЕТАЛЛОИЗДЕЛИЙ ДЛЯ НЕФТЯНОЙ и ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

сот. +7 987-273-86-77

e-mail: 460957@mail.ru

www.sgnk.bos.ru

ООО СигналДетали трубопроводов, фланцы

Основная продукция:
Опоры трубопроводов ; Фильтры сетчатые ФС по Т-ММ-11-2003 ;
Болт фундаментный ГОСТ 24379.1-80, анкерный (фундаментный) болт, анкерные болты, болты фундаментные, болт по ГОСТ 24379.1-80
• Отводы: крутоизогнутые, штампосварные, бесшовные, гнутые, секторные сварные;
• Тройники: бесшовные приварные, штампосварные, сварные, сварные с накладками, тройники с решётками;
• Переходы (концентрические, эксцентрические): штампованные, штампосварные;
• Заглушки: эллиптические, фланцевые; Отводы линзовые с фланцами ГОСТ 22808-83;
• Фланцы (Россия): стальные плоские приварные, стальные приварные встык (воротниковые), стальные свободные на приварном кольце, фланцы для сосудов и аппаратов стальные приварные встык, фланцы ASME, ANSI;
• Изолирующие фланцевые соединения;
Щитовые затворы;
• Прокладки: ПОН, ПМБ, прокладки овального сечения (кольца Армко), СНП.
Крепёж: гайки, шпильки, болты, шайбы;
Колонки управления задвижками по серии 3.901-13;
Опоры трубопроводов хомутовые по серии 5.905-18.05 вып.1;
Изготовление металлоконструкций на заказ


Изготовление деталей возможно из сталей: 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М, 20ФА.

Виды продукции

  Нестандартное оборудование.

Подробнее...

  Газовое и технологическое оборудование.

Подробнее...

  Специальное крановое оборудование

Подробнее...

  Промышленное оборудование.

Подробнее...

Продаются со склада 15с52нж, 15с68нж, 30с41нж, фланцы

Клапаны запорные 15с52нж Ду15 Ру63 с КОФ - 20 шт
Клапаны запорные 15с52нж Ду20 Ру63 с КОФ - 100 шт
Клапаны запорные 15с52нж Ду25 Ру63 с КОФ - 1 шт
Клапаны запорные 15с52нж Ду32 Ру63 с КОФ - 10 шт
Клапаны запорные 15с52нж Ду40 Ру63 с КОФ - 30 шт
производство Курган и Аркор

Клапан запорный 15с68нж Ду15 Ру63 с КОФ - 35 шт
Клапан запорный аммиак Ду20 Ру25 с КОФ - 30 шт
производство Курган

Задвижки стальные 30с41нж Ду50 - Ду350 Ру16 - на складе
производство Китай

Фланцы нержавеющие плоские Ду80 Ру25 - 500 шт

Доставка в любой регион России.

__

запорная арматура
Рейтинг промышленных предприятий
Ойл Каталог --- Google+





Детали трубопроводов

Детали трубопроводов



ООО "СИГНАЛ" предлагает услуги по комплексному обеспечению Вашего предприятия запорной и трубопроводной арматурой, элементами нефтегазопроводов.

ООО Сигнал изготовит по ценам 2014 года.

        ООО "СИГНАЛ" изготовит комплектующие к различным системам трубопроводов нефти, газа, воды, воздуха, различных жидкостей, работающих в большом диапазоне давлений и температур в условиях средней и повышенной агрессивности.



Щитовые затворы

ООО Сигнал изготовит затворы щитовые, глубинные,  поверхностные, шлюзовые, шандоры по стандартам сериям и технической документации заказчика.

Затворы плоские, глубинные по серии 3.901-12, 7.820-9.90

Серия документации 3.901-12 состоит из шести выпусков:

Выпуск 1.  400х500 мм
Выпуск 2.  500х600 мм
Выпуск 3. 600х800 мм
Выпуск 4.  800х1000 мм
Выпуск 5.  1000х1250 мм
Выпуск 6.  1250х1500 мм.

Область применения:

в сооружениях водоснабжения и канализации для перекрытия глубинных прямоугольных и круглых отверстий, с глубиной погружения до 6 м.

Типы исполнения:

с электрическим приводом;
с ручным приводом.

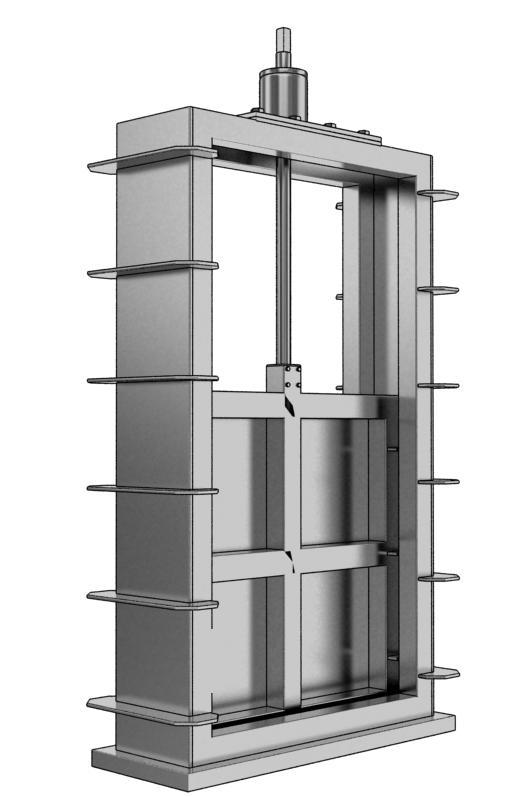

zatvor-sshitovoy

Общие сведения

Часто для запланированных и аварийных манипуляций / маневров возникает потребность освободить канал от содержимого (как правило жидкости). Для этого нужно либо прекратить подачу жидкости в канал, либо приостановить течение в канале на определенное время. Последнее предполагает наполнение канала, но не моментально, а в течение определенного времени (зависит от "интенсивности" подачи).

При перекрывании канала, ниже после затвора, течение прекращается, падает уровень жидкости (как правило воды), и в конце концов канал остается пустым. Это дает возможность произвести дополнительные строительные работы на канале, ремонтные и другие работы.

При заказе щитового затвора со стандартными параметрами щита, остаются неосвещенные многие параметры, которые могут сильно повлиять на цену каждого комплекта.

Щитовые затворы с ручным и электрическим приводом применяются для перекрытия потока жидкости в прямоугольных лотках, шириной / высотой от 200 до 3000 мм.
  Универсальные затворы щитовые с ручным и электроприводом (общепромышленного и взрывозащищенного исполнения), шандоры (щитовые затворы без привода), предназначены для перекрытия лотков, отверстий в камерах, для перекрытия отстойников в аварийных ситуациях, а также в случае ремонтов.
Затворы могут быть использованы в любых канализационных сооружениях (первичные и
вторичные радиальные отстойники, здания решеток, насосные, метантенки и пр.), системах водоснабжения, водоотведения и орошения и т.п.
  Завод выпускает любые типоразмеры щитовых затворов, а также модификации «ХТ» — стойкие к воздействию агрессивных сред (морская вода, очистные сооружения, каналы металлургических и химических комбинатов, шахтные воды), изготавливаемые из нержавеющих сталей, этиленпропиленовой резины, бронзы и другие.

Типы затворов:
- затворы для монтажа в канале с заливкой бетоном;
- затворы для монтажа в канале без выполнения бетонных работ;
- регулирующие затворы с водосливом;
- затворы для монтажа на стену камеры;
- скользящие затворы, поднимаемые грузоподъемным механизмом.
   Затворы выпускаются с размерами щита от 500х500 до 3000х2000 мм. Герметичность обеспечивается клиновой конструкцией уплотнения. На затворах с ручным приводом предусмотрена установка электропривода.

Продукция не подлежит обязательной сертификации!

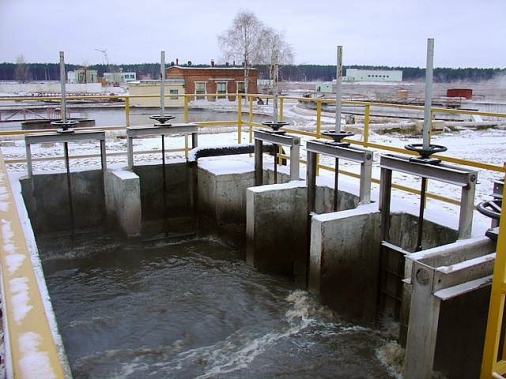

zatvor-sshitovoy

Установка и обслуживание затворов.

  Затворы спроектированы и изготовлены согласно требований ГОСТ и СНиП, адаптирована к работе в условиях действующих сооружений водоснабжения и водоотведения. Однако, при неправильной эксплуатации или установке невозможно гарантировать надёжную работу затвора.

При производстве работ по монтажу затвора руководствоваться и выполнять требования СНиП III-18-75 раздел 2; соблюдать требования, указанные в проекте, СНиП по технике безопасности в строительстве.

   Механически обработанные поверхности опорно-ходовых и закладных частей, уплотнения на щите затвора должны быть предохранены от повреждений на время транспортировки и монтажа.

   Поверхности конструкций затвора, подлежащие обетонированию, очищаются, окончательная очистка производится на монтаже непосредственно перед бетонированием. После обетонирования затвора механически обработанные поверхности опорно-ходовых частей, уплотнения очищаются окончательно с составлением акта готовности затвора к опробованию под напором воды.

  Раскрепление рамы затвора должно обеспечивать неизменяемость её положения при бетонировании. Если бетонирование не будет произведено в течение трёх суток после раскрепления, то правильность положения рамы должна быть проверена повторно.

  Затвор до монтажа должен быть опробован трёхкратным перемещением его эксплуатационным механизмом на максимальный рабочий ход, а также одним подъёмом в ремонтное положение с проверкой зазоров между подвижной конструкцией затвора и неподвижными элементами, проверкой работы ходовых частей, подъёмных штанг. Дополнительных регулировок, подтягиваний винтов и гаек конструкция затвора после установки не требует.

  После монтажа затвора после истечения срока набора прочности бетона производятся гидравлические испытания под паспортным напором.

 При эксплуатации затвора необходимо соблюдать Правила по безопасности при эксплуатации системы канализационных тоннелей.


ООО СИГНАЛ изготовит затворы по типовым сериям:

Типовые проекты
Серия 3.820.2-57 Затворы поверхностные колесные ПК-85
Серия 3.820.2-57 «Выпуск 1. Затвор поверхностный колесный В-Н=4-2м»
Серия 3.820.2-57 «Выпуск 2. Затвор поверхностный колесный В-Н=4-2,5м»
Серия 3.820.2-57 «Выпуск 3. Затвор поверхностный колесный В-Н=5-2,5м»
Серия 3.820.2-57 «Выпуск 4. Затвор поверхностный колесный В-Н=3-3м»
Серия 3.820.2-57 «Выпуск 5. Затвор поверхностный колесный В-Н=4-3м»
Серия 3.820.2-57 «Выпуск 6. Затвор поверхностный колесный В-Н=5-3м»
Серия 3.820.2-57 «Выпуск 7. Затвор поверхностный колесный В-Н=6-3м»

Серия 3.820.2-58 Затворы глубинные колесные ГК-85.
• Выпуск 1. Затвор глубинный колесный 2-1,5-3 м.
• Выпуск 2. Затвор глубинный колесный 2-2-6 м.
• Выпуск 3. Затвор глубинный колесный 2,5-2,5-6 м.
• Выпуск 4. Затвор глубинный колесный 3-2-4 м.
• Выпуск 5. Затвор глубинный колесный 3-3-6 м.
• Выпуск 6. Затвор глубинный колесный 4-2,5-4 м.
• Выпуск 7. Затвор глубинный колесный 5-3,5-6 м.

Серия 3.820.2-43 Затворы глубинные плоские скользящие
• Серия 3.820.2-43 «Выпуск 0. Монтажные чертежи»
• Серия 3.820.2-43 «Выпуск 1. Затвор глубинный плоский скользящий ГС 40-100»
• Серия 3.820.2-43 «Выпуск 2. Затвор глубинный плоский скользящий ГС 40-100У»
• Серия 3.820.2-43 «Выпуск 3. Затвор глубинный плоский скользящий ГС 60-150, ГС 60-200»
• Серия 3.820.2-43 «Выпуск 4. Затвор глубинный плоский скользящий ГС 60-130У»
• Серия 3.820.2-43 «Выпуск 5. Затвор глубинный плоский скользящий ГС 80-150, ГС 80-200»
• Серия 3.820.2-43 «Выпуск 6. Затвор глубинный плоский скользящий ГС 80-150У»
• Серия 3.820.2-43 «Выпуск 7. Затвор глубинный плоский скользящий ГС 100-150, ГС 100-200, ГС 100-250»
• Серия 3.820.2-43 «Выпуск 8. Затвор глубинный плоский скользящий ГС 100-180У» • Серия 3.820.2-43 «Выпуск 9. Затвор глубинный плоский скользящий ГС 120-200, ГС 120-250, ГС 120-300»
• Серия 3.820.2-43 «Выпуск 10. Затвор глубинный плоский скользящий ГС 140-250, ГС 140-300»
• Серия 3.820.2-43 «Выпуск 11. Затвор глубинный плоский скользящий ГС 160-250, ГС 160-300»
• Серия 3.820.2-43 «Выпуск 12. Затвор глубинный плоский скользящий ГС 200-300» Серия 3.820.2-63 Затворы плоские глубинные колесные пролетом до 2 м и напором до 6 м
• Серия 3.820.2-63 «Выпуск 1. Затвор плоский глубинный колесный ГК 150-150»
• Серия 3.820.2-63 «Выпуск 2. Затвор плоский глубинный колесный ГК 150-200»

Серия 3.820.2-53 Затворы плоские поверхностные переливные размером 2,5х1,5х2,0; 2,5х2,0х2,5 и 5,0х2,5х2,8 м
• Серия 3.820.2-53 «Выпуск 0-3. Монтажные чертежи»
• Серия 3.820.2-53 «Выпуск 1. Затворы плоские поверхностные переливные размером 2,5х1,5х2,0 м»
• Серия 3.820.2-53 «Выпуск 2. Затворы плоские поверхностные переливные размером 2,5х2,0х2,5 м»
• Серия 3.820.2-53 «Выпуск 3. Затворы плоские поверхностные переливные размером 5,0х2,5х2,8 м»

Серия 3.820.2-47 Затворы плоские сдвоенные для открытых и трубчатых регуляторов осушительных систем на расход воды до 10 куб. м/с
Серия 3.820.2-47 «Выпуск 1. Затвор плоский сдвоенный ВхН = 1,5х2,0 (ПС 1,5х2,0)»
Серия 3.820.2-47 «Выпуск 2. Затвор плоский сдвоенный ВхН = 1,5х2,5 (ПС 1,5х2,5)»
Серия 3.820.2-47 «Выпуск 3. Затвор плоский сдвоенный ВхН = 2,0х2,5 (ПС 2,0х2,5)»
Серия 3.820.2-47 «Выпуск 4. Затвор плоский сдвоенный ВхН = 2,0х3,0 (ПС 2,0х3,0)»

Серия 3.820.2-37 Затворы плоские поверхностные скользящие
• Серия 3.820.2-37 «Выпуск 0. Техническое описание. Монтажные чертежи»
• Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 0,6х0,6»
• Серия 3.820.2-37 «Выпуск 2. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 0,8х0,8»
• Серия 3.820.2-37 «Выпуск 3. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 1,0х1,0»
• Серия 3.820.2-37 «Выпуск 4. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 1,5х1,0»
• Серия 3.820.2-37 «Выпуск 5. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 1,5х1,25»
• Серия 3.820.2-37 «Выпуск 6. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 1,5х1,5»
• Серия 3.820.2-37 «Выпуск 7. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 2,0х1,5»
• Серия 3.820.2-37 «Выпуск 8. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 2,0х2,0»
• Серия 3.820.2-37 «Выпуск 9. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 2,0х3,0»
• Серия 3.820.2-37 «Выпуск 10. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 2,5х2,0»
• Серия 3.820.2-37 «Выпуск 11. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 2,5х2,5»
• Серия 3.820.2-37 «Выпуск 12 Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 3,0х2,0»
• Серия 3.820.2-37 «Выпуск 13. Серия 3.820.2-37 «Выпуск 1. Затвор плоский поверхностный 3,0х2,5»

Серия 3.901-12 Затворы плоские глубинные с электрическим и ручным приводами. Глубина погружения до 6 м
• Серия 3.901-12 «Выпуск 1. Затвор плоский глубинный 400х500 с электрическим или ручным приводом. Рабочие чертежи»
• Серия 3.901-12 «Выпуск 2. Затвор плоский глубинный 500х600 с электрическим или ручным приводом. Рабочие чертежи»
• Серия 3.901-12 «Выпуск 3. Затвор плоский глубинный 600х800 с электрическим или ручным приводом. Рабочие чертежи»
• Серия 3.901-12 «Выпуск 4. Затвор плоский глубинный 800х1000 с электрическим или ручным приводом. Рабочие чертежи»
• Серия 3.901-12 «Выпуск 5. Затвор плоский глубинный 1000х1250 с электрическим или ручным приводом. Рабочие чертежи»
• Серия 3.901-12 «Выпуск 6. Затвор плоский глубинный 1250х1500 с электрическим или ручным приводом. Рабочие чертежи»

Серия 7.820-4 Затворы плоские колесные глубинные для отверстий диаметром 1,0; 1,2 и 1,4 м при напоре от 6 до 12 м
• Серия 7.820-4 «Выпуск 0. Пояснительная записка и габаритные чертежи» • Серия 7.820-4 «Выпуск 1. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,0 м при напоре 6 м»
• Серия 7.820-4 «Выпуск 2. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,0 м при напоре 8 м»
• Серия 7.820-4 «Выпуск 3. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,0 м при напоре 10 и 12 м»
• Серия 7.820-4 «Выпуск 4. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,2 м при напоре 6 м»
• Серия 7.820-4 «Выпуск 5. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,2 м при напоре 8 м»
• Серия 7.820-4 «Выпуск 6. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,2 м при напоре 10 м»
• Серия 7.820-4 «Выпуск 8. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,4 м при напоре 6 м»
• Серия 7.820-4 «Выпуск 9. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,4 м при напоре 8 м»
• Серия 7.820-4 «Выпуск 10. Затворы для перекрытия отверстий с напорной и безнапорной стороны диаметром 1,4 м при напоре 10 м»

Серия 7.820-6 Затворы глубинные скользящие для перекрытия отверстий сооружений на системах лиманного орошения диаметром 0,8 и 1,0 м при напоре от 1,0 до 3,0 м
• Серия 7.820-6 «Выпуск 0. Пояснительная записка и габаритные чертежи»
• Серия 7.820-6 «Выпуск 1. Затворы для перекрытия отверстий водовыпусков в дамбах подводящего канала диаметром 0,8 м при напоре от 1,3 до 1,7 м»
• Серия 7.820-6 «Выпуск 2. Затворы для перекрытия отверстий водовыпусков в оградительных дамбах лиманов диаметром 0,8 м при напоре 1,8 м»
• Серия 7.820-6 «Выпуск 3. Затворы для перекрытия отверстий водовыпусков в оградительных дамбах лиманов диаметром 0,8 м при напоре от 2,2 до 2,7 м»
• Серия 7.820-6 «Выпуск 4. Затворы для перекрытия отверстий водовыпусков в дамбах подводящего канала диаметром 1,0 м при напоре от 1,5 до 1,9 м»
• Серия 7.820-6 «Выпуск 5. Затворы для перекрытия отверстий водовыпусков в оградительных дамбах лиманов диаметром 1,0 при напоре 2,0 м»
• Серия 7.820-6 «Выпуск 6. Затворы для перекрытия отверстий водовыпусков в оградительных дамбах лиманов диаметром 1,0 м при напоре от 2,4 до 2,9 м»

Серия 7.820-9 Затворы щитовые для прямоугольных лотков
• Серия 7.820-9 «Выпуск 1. Затвор щитовой для лотка размером 200х450 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 2. Затвор щитовой для лотка размером 300х450 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 3. Затвор щитовой для лотка размером 450х600 мм с ручным приводом. Рабочая документация»
• Серия 7.820-9 «Выпуск 4. Затвор щитовой для лотка размером 600х900 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 5. Затвор щитовой для лотка размером 800х1000 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 6. Затвор щитовой для лотка размером 900х900 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 7. Затвор щитовой для лотка размером 1000х1000 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 8. Затвор щитовой для лотка размером 900х1200 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 9. Затвор щитовой для лотка размером 1200х1200 мм с электрическим или ручным приводом»
• Серия 7.820-9 «Выпуск 10. Затвор щитовой для лотка размером 1200х1600 мм с электрическим или ручным приводом»

Серия 7.820-9.90 Затворы щитовые для прямоугольных лотков. Заменяет собой Серию 3.901-8
• Серия 7.820-9.90 «Выпуск 1. Затворы щитовые для лотков с ручным и электрическим приводом. Технические условия»
• Серия 7.820-9.90 «Выпуск 2. Затворы щитовые для лотков размером 200х450, 300х450, 450х600 мм с ручным приводом»
• Серия 7.820-9.90 «Выпуск 3. Затворы щитовые для лотков размером 600х900, 800х1000, 900х900, 1000х1000, 900х1200, 1200х1200, 1200х1600 мм с ручным и электрическим приводом»


Стоимость щитовых затворов

Факторы влияющие на стоимость

На стоимость щитового затвора влияют материал изготовления (черная или нержавеющая сталь), тип (глубинный или лотковый), тип привода и др. параметры, которые определяются различными эксплутационными условиями, такими как: тип среды (обычная, агрессивная и др.), тип канала (открытый или закрытый), направление давления жидкости (однонаправленное, разнонаправленное или двухстороннее), требования к исполнительным механизмам и приводам (ручной, электропривод и др.) и др.

Замена на более дешевый аналог

Для некоторых строительных проектов возможно согласование замены щитового затвора, заложенного институтом-проектировщиком, на конструктивно более простой и, соответственно, более дешевый (т.к. некоторые производители в стоимость щитового затвора вкладывают затраты на рекламу и продвижение собственной продукции).

На замену может быть предложен аналогичный по характеристикам и свойствам щитовой затвор, способный обеспечить выполнение всех необходимых, заложенных институтом-проектировщиком, функций с требуемым качеством.
Зачем нужен щитовой затвор?

В большинстве случаев щитовые затворы предназначены для перекрытия однонаправленного потока жидкости. Герметизация между рамой и щитом осуществляется за счет резинового (или другого полимерного) уплотнителя, закрепленного определенным образом.

Давление воды прижимает щит к раме, что обеспечивает необходимое усилие для прижатия уплотнителя и, соответственно, герметизации щитового затвора.

При использовании однонаправленных щитовых затворов следует учитывать направление потока жидкости и ориентацию щитового затвора относительно него. Но также встречаются ситуации, в которых необходима работа щитового затвора при двухстороннем или сменным направлением давления жидкости на щит. В таких случаях необходимо использовать дополнительную клиновую систему герметизации щита, которая позволяет прижимать щит к раме чрез уплотнитель в закрытом состоянии, без обязательного давления потока жидкости.
изготовление щитовых затворов

Щитовые затворы изготавливаются как по типовой документации, так и не стандартные

Щитовые затворы изготавливаются как по типовой документации: серия 3.901-12 "Затворы плоские глубинные", серия 3.820.2-47 "Затворы плоские сдвоенные", серия 3.820.2-53 "Затворы плоские поверхностные переливные", серия 3.820.2-63 "Затворы плоские глубинные колесные", серия 7.820-4 "Затворы для перекрытия отверстий с напорной и безнапорной стороны", серия 7.820-9.90 и др., так и не стандартные – под конкретные каналы или объекты или по индивидуальным требованиям заказчика.


Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерами по тел. 987-273-86-77 или по эл.почте 460957@mail.ru

Copyright ©2012-2017 ООО СИГНАЛ

....... Яндекс.Метрика Рейтинг арматурных сайтов. ARMTORG.RU Tatarstan.Net - все сайты Татарстана
