Основная продукция:
Опоры трубопроводов ; Фильтры сетчатые ФС по Т-ММ-11-2003 ;
Болт фундаментный ГОСТ 24379.1-80, анкерный (фундаментный) болт, анкерные болты, болты фундаментные, болт по ГОСТ 24379.1-80
• Отводы: крутоизогнутые, штампосварные, бесшовные, гнутые, секторные сварные;
• Тройники: бесшовные приварные, штампосварные, сварные, сварные с накладками, тройники с решётками;
• Переходы (концентрические, эксцентрические): штампованные, штампосварные;
• Заглушки: эллиптические, фланцевые; Отводы линзовые с фланцами ГОСТ 22808-83;
• Фланцы (Россия): стальные плоские приварные, стальные приварные встык (воротниковые), стальные свободные на приварном кольце, фланцы для сосудов и аппаратов стальные приварные встык, фланцы ASME, ANSI;
• Изолирующие фланцевые соединения;
Щитовые затворы;
• Прокладки: ПОН, ПМБ, прокладки овального сечения (кольца Армко), СНП.
Крепёж: гайки, шпильки, болты, шайбы;
Колонки управления задвижками по серии 3.901-13;
Опоры трубопроводов хомутовые по серии 5.905-18.05 вып.1;
Изготовление металлоконструкций на заказ


Изготовление деталей возможно из сталей: 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М, 20ФА.

Виды продукции

  Нестандартное оборудование.

Подробнее...

  Газовое и технологическое оборудование.

Подробнее...

  Специальное крановое оборудование

Подробнее...

  Промышленное оборудование.

Подробнее...

Продаются со склада 15с52нж, 15с68нж, 30с41нж, фланцы

Клапаны запорные 15с52нж Ду15 Ру63 с КОФ - 20 шт
Клапаны запорные 15с52нж Ду20 Ру63 с КОФ - 100 шт
Клапаны запорные 15с52нж Ду25 Ру63 с КОФ - 1 шт
Клапаны запорные 15с52нж Ду32 Ру63 с КОФ - 10 шт
Клапаны запорные 15с52нж Ду40 Ру63 с КОФ - 30 шт
производство Курган и Аркор

Клапан запорный 15с68нж Ду15 Ру63 с КОФ - 35 шт
Клапан запорный аммиак Ду20 Ру25 с КОФ - 30 шт
производство Курган

Задвижки стальные 30с41нж Ду50 - Ду350 Ру16 - на складе
производство Китай

Фланцы нержавеющие плоские Ду80 Ру25 - 500 шт

Доставка в любой регион России.

__

запорная арматура
Рейтинг промышленных предприятий
Ойл Каталог --- Google+





















Отводы гнутые, сварные, секторные

Отводы гнутые, сварные, секторные

Отводы крутоизогнутые

Стандарты

  • Отводы крутоизогнутые ГОСТ 17375-2001

  • Отводы крутоизогнутые ГОСТ 30753-2001 (сталь 20, 09Г2С)

  • Отводы крутоизогнутые ОСТ 34 10.699-97 (сталь 20, 09Г2С)

  • Отводы крутоизогнутые ОСТ 34 10.418-90 (сталь 08Х18Н10Т, 12Х18Н10Т)

  • Отводы крутоизогнутые ASME B 16.9 1993 (2003) (сталь WPB)

  • Отводы крутоизогнутые DIN 2605 (сталь St 37)

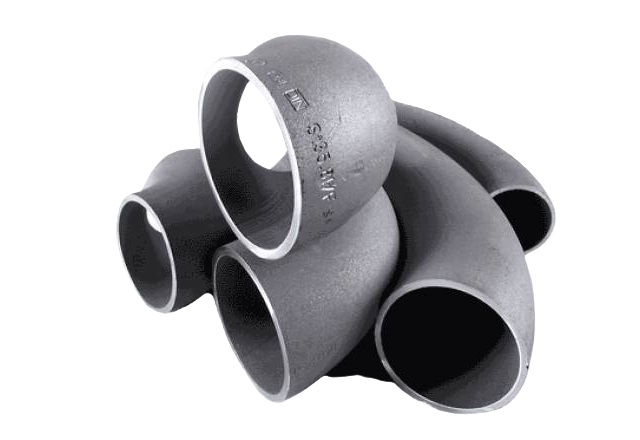

Как выглядят эти элементы трубопровода? Крутоизогнутые отводы представляют собой гнутую трубу с углом в 30, 45, 60 и 90 и 180° градусов. Стандартные углы изгибов обычно подходят для всех случаев монтажа, крайне редко требуется применение индивидуальных элементов. Отводы производятся по специальным стандартам. В первую очередь, это касается температурного способа их изготовления. Отводы крутоизогнутые штампосваренные имеют стандарт ТУ 102-488-95. Независимо от изготовителя, данный код на фитинге является признаком нужного вида отвода. Некоторые виды металлов подаются сгибанию и без нагревания. Отводы крутоизогнутые холодногнутые получили ГОСТ 24950-81. Если ни на одном из фитингов нет данного кода, значит, перед вами деталь, которая с высокой вероятностью окажется «слабым звеном» в системе, и в процессе эксплуатации принесет проблемы.

Соответствие нормативам для крутоизогнутого отвода особенно важно, поскольку от его прочности напрямую зависит надежность работы трубопровода. Недостаточная прочность самого узла, или ошибка в монтаже могут стать причиной серьезных проблем, вплоть до выхода из строя всей системы. Поэтому так важно обращать внимание на качество. Крутоизогнутые отводы производятся по технологии горячей протяжки. При этом металл нагревается в специальной камере, уже смонтированной таким образом, чтобы придать отводу определенный угол.

Применение отводов

Отвод крутоизогнутый может применяться в трубопроводах различного назначения. Все виды промышленных производств, а также транспортировочные трубопроводы, домашние системы водо- и теплоснабжения, и огромный перечень других сфер – все это относится к областям применения данных элементов трубопровода. Часто отвод крутоизогнутый используется при монтаже сварных и бесшовных труб. При каждом из видов труб в системе актуальными будут разные виды отводов, поскольку именно они предусмотрены для максимально прочного соединения и герметизации стыков. Отвод крутоизогнутый изготавливается из различных материалов, выбор которых зависит от характеристик транспортируемой среды. Так, для систем с высоким давлением или агрессивными средами отлично подойдут нержавеющие, легированные, оцинкованные виды стали. Если для производства крутоизогнутых отводов используются нержавеющие или оцинкованные стали, то они способны выдержать самые неблагоприятные условия эксплуатации. А в ряде области, как то – обычное водоснабжение и водоотведение, воздуховоды и т.д., подойдут и чугунные, либо обычные стальные фитинги.



ООО "Сигнал" поставляет продукцию в любой город России.

Отводы гнутые, сварные, секторные


Мы производим отводы любого типа, диаметра и под любую нагрузку. Ниже приведено несколько категорий отводов, разделенных по категориям.
Для уточнения или заказа продукции позвоните нашим специалистам по телефонам (8555) 46-0957 , либо отправьте вопрос на электронный адрес 460957@mail.ru.
Возможно изготовление деталей на заказ.


Отводы, используемые в нефтеперерабатывающей отрасли

Наименование

Марка стали

ТУ, ГОСТ, РД

Отводы крутоизогнутые штампосварные Ду 500-1200 на Ру 10 МПа с R=Dу 09Г2С, 09ГСФ, 08ХМФМА ТУ 102-488, ТУ 1469 - 011 - 593377520 -2005
Отводы штампосварные Ду 500, 700 на Рр 10 МПа с R=5Dу 09Г2С, 09ГСФ, 08ХМФМА ТУ 102-488 ТУ 1469 - 011 - 593377520 -2005
Отводы гнутые Ду 80 400 на Рр 10 МПа с R1,5-20Ду 20, 09Г2С, 13ХФА, 08ХМФЧА, 20А, 20ХФ и т. д. ТУ 102-488,ТУ1462-203-0147016
Отводы гнутые Ду 10 400 на Ру >10 МПа 20, 09Г2С, 13ХФА, 08ХМФЧА, 20А, 20ХФ и т. д. ТУ 3647-095-00148139, ТУ1462-203-0147016
Отводы гнутые Ду 200 400 на Рр 10 МПа 20, 09Г2С, 13ХФА, 08ХМФЧА, 20А, 20ХФ и т. д. ТУ 102-488, ТУ1462-203-0147016
Отводы крутоизогнутые Ду 50 400 на Ру >10МПа 20, 09Г2С, 13ХФА, 08ХМФЧА, 20А, 20ХФ и т. д. ТУ 3647-095-00148139, ТУ1462-203-0147016
Отводы крутоизогнутые Ду 50 250 на Ру 10МПа 20, 09Г2С, 13ХФА, 08ХМФЧА, 20А, 20ХФ и т. д. ГОСТ 17375, ТУ1462-203-0147016
Отводы печные цельноштампованные 180° 15Х5М РД 26-02-80
Отводы печные сварные 180° 15Х5М РД 26-02-80



Отводы, используемые в нефтегазодобывающей отрасли

Отводы гнутые (сталь 20, 09Г2С, 17Г1С, 15ХСДН и т.д.)



N Dн, мм Pу, Кгс/см2 Радиус гиба R Угол гиба, град. Нормативный документ
1 57,76,89,108,114 До 100 1,5 Dу 90 ГОСТ 17375-01
2 57, 426 До 350 4Dу от 30 до 90 ТТ 8924-6-90, ТУ 102-488-95
3 89,530 До 320 2Dу, 4Dу, 5Dу От 15 до 90 ТУ 51-515-91, ТУ 1469-002 до Ру 140



Отводы секционные сварные(сталь 20, 09Г2С, 17Г1С, 15ХСДН и т.д.)



N Dн, мм Pу, Кгс/см2 Радиус гиба R Угол гиба, град. Нормативный документ
1 530, 1420 До 100 1,5 Dу, 5Dу От 30 до 90 ТУ 102-488-95 (ОСС)
2 273, 720 До 160 2Dу от 30 до 90 ТТ 8924-6-90


А также отводы, используемые в ТЭК

Отводы гнутые: ОСТ 108.321.18-82, ОСТ 108.321.19-82, ОСТ 108.321.20-82, ОСТ 108.321.21-82, ОСТ 108.321.24-82, ОСТ 108.321.11-82, ОСТ 108.321.12-82, ОСТ 108.321.13-82, ОСТ 108.321.14-82, ОСТ 108.321.15-82.

Отводы крутоизогнутые: ОСТ 108.321.22-82, ОСТ 108.321.23-82 ОСТ 108.321.25-82, ОСТ 108.321.16-82 , ОСТ 108.321.17-82.

Классификация отводов гнутых

Все отводы делятся на крутоизогнутые и гнутые, наиболее востребованы отводы с углом поворота 90 градусов. Крутоизогнутые благодаря небольшому радиусу сгиба значительно упрощают устройство трубопроводов, что позволяет размещать трубы как угодно и создавать достаточно компактные установки. Но все же из-за своих небольших размеров крутоизогнутые отводы не способны компенсировать тепловые расширения трубопровода, что является приоритетным, например, для систем отопления.

В ассортименте ООО "Сигнал" представлены любые типоразмеры соединительных трубопроводных деталей. Применяются для трубопроводов, транспортирующих воду, газ, неагрессивные жидкости при различных температурах рабочей среды.

На сегодняшний день наш товарный ассортимент насчитывает более 2000 номенклатурных позиций.
