Воздухосборники А1И

Воздухосборники А1И

Воздухосборники (ресиверы) А1И серии 5.903-20 выпуск 1

Проточные воздухосборники А1И серии 5.903-20 применяются в системах отопления,
холодного и горячего водоснабжения зданий и сооружений.

Воздухосборники А1И предназначены для улавливания воздушных пузырьков из воды и отводе их в атмосферу, предотвращая образование воздушных пробок в трубопроводах, что повышает эффективность и надежность работы систем тепло и водоснабжения.

воздухосборник А1И серии 5.903-20 выпуск 1
воздухосборник А1И 017.000
воздухосборник А1И 019

воздухосборник А1И 018.000
воздухосборник А1И 021.000

Воздухосборник (воздушный ресивер) А1И — горизонтальный воздухосборник и вертикальный воздухосборник — устанавливаются на трубопроводах внутренних систем отопления перемещающих теплоноситель и предназначены для централизованного сбора воздушных скоплений, движущихся в потоке. Также воздухосборник А1И предназначен для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха или может использоваться в качестве ресивера.

Проточный воздухосборник применяется в системах отопления и теплоснабжения зданий и сооружений, вентиляционных установок и др.

Проточные воздухосборники предназначены для отделения воздуха (воздушных пузырьков) из теплоносителя (горячей воды). Таким образом с помощью воздухосборника предотвращается возможность образования «воздушных пробок» в трубопроводах подачи теплоносителя, что повышает эффективность и надежность работы систем теплоснабжения в целом.

Воздухосборник А1И горизонтальный устанавливается в наивысшей точке системы на горизонтальных участках трубопроводов, а воздухосборник А1И вертикальный – в наивысших точках вертикальных трубопроводов (главных стояков).

Проточные воздухосборники горизонтальные и вертикальные типа А1И изготавливаются по типовым сериям 5.903-20 или 5.903-2 с эллиптическими и плоскими днищами.

Рабочее давление при установленном воздухосборнике — 0,6 и 1,2 МПа.

Температура теплоносителя рабочего воздухосборника — до 150 °С.

Типы воздухосборников

Горизонтальный проточный воздухосборник представляет собой сосуд цилиндрический формы с приваренными по торцам плоскими или эллиптическими днищами. В одно из днищ воздухосборника вварен патрубок для подвода теплоносителя, в другое – патрубки для отвода теплоносителя и удаления воздуха. Теплоноситель через штуцер подвода воздухосборника поступает в объем проточного воздухосборника, где происходит отделение пузырьков воздуха. Удаление воздуха производится через штуцер, расположенный в верхней части второго (по ходу теплоносителя) днища воздухосборника. Далее теплоноситель отводится из проточного воздухосборника через соответствующий штуцер в нижней части днища.

Вертикальный проточный воздухосборник представляет собой вертикальный сосуд цилиндрический формы с приваренными по торцам плоскими или эллиптическими днищами. Верхнее днище воздухосборника глухое. В нижнее днище вварены патрубки для подвода и отвода теплоносителя и патрубка для удаления воздуха, верхний конец которой введен в полость воздухосборника.

Теплоноситель через штуцер подвода воздухосборника поступает в объем проточного воздухосборника, где происходит отделение пузырьков воздуха. Подвод и отвод теплоносителя, а также удаление воздуха производится через соответствующие штуцера, расположенные в нижнем днище. Верхний конец патрубка отвода воздуха введен во внутреннюю верхнюю часть проточного воздухосборника.

Воздухосборник горизонтального или вертикального типа, как правило, устанавливается на трубопровод внутренней системы отопления и выполняет функции компенсации давления и создания необходимого запаса воздуха в воздуховоде. Воздухосборники проточного типа обычно используются в стандартных отопительных системах для теплоснабжения различных зданий и функционирования вентиляционных систем. Задача такого воздухосборника состоит в отделении пузырьков воздуха из горячей воды. Этот процесс помогает предотвратить появление так называемых воздушных пробок в трубопроводе. А, кроме того, наличие воздухосборника значительно повышает общую эффективность работы всей системы теплоснабжения. Разница между горизонтальными и вертикальными воздухосборниками состоит не только в их форме, но и в способе крепления к трубопроводу. Так, горизонтальный воздухосборник закрепляется в самой высокой точке трубопровода на его горизонтальном участке, а вертикальный соответственно на вертикальном участке трубопровода. Все виды воздухосборников рассчитаны на эксплуатацию с температурой теплоносителя не более 150 °С и рабочим давлением в 0,6 или 1,2 МПа.

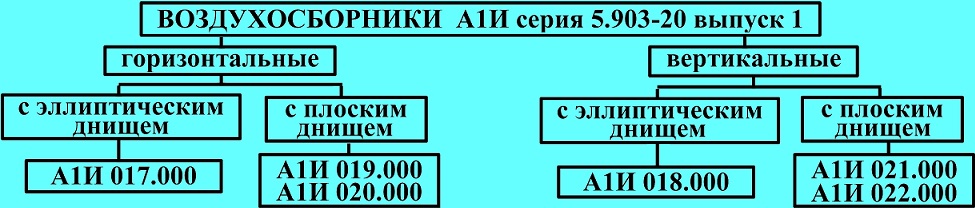

Воздухосборники А1И серии 5.903-20 выпуск 1 в зависимости от исполнения делятся на:

Горизонтальные воздухосборники А1И

Горизонтальный воздухосборник представляет собой цилиндрический сосуд с приваренными эллиптическими или плоскими днищами. В одно из днищ вварен патрубок для подвода воды, в другое патрубки для отвода воды и удаления воздуха.

• Воздухосборники горизонтальные с эллиптическими днищами:
- А1И 017.000
Условный проход (Ду) от 15 до 100 мм
Диаметр корпуса (Дн) от 159 до 325 мм
Рабочее давление (Ру) до 1,6 МПа

• Воздухосборники горизонтальные с плоскими днищами:

- А1И 019.000
Условный проход (Ду) от 15 до 100 мм
Диаметр корпуса (Дн) от 159 до 325 мм
Рабочее давление (Ру) до 0,6 МПа
- А1И 020.000
Условный проход (Ду) от 15 до 100 мм
Диаметр корпуса (Дн) от 159 до 325 мм
Рабочее давление (Ру) до 1,6 МПа

Вертикальные воздухосборники А1И

Вертикальный воздухосборник представляет собой вертикальный цилиндрический сосуд с приваренными эллиптическими или плоскими днищами. Верхнее днище глухое. В нижнее днище вварены патрубки для подвода и отвода воды и патрубок для удаления воздуха, верхний конец которого введен в полость воздухосборника.

• Воздухосборники вертикальные с эллиптическими днищами:
- А1И 018.000
Условный проход (Ду) от 40 до 150 мм
Диаметр корпуса (Дн) от 273 до 426 мм
Рабочее давление (Ру) до 1,6 МПа

• Воздухосборники вертикальные с плоскими днищами:

- А1И 021.000
Условный проход (Ду) от 40 до 150 мм
Диаметр корпуса (Дн) от 273 до 426 мм
Рабочее давление (Ру) до 0,6 МПа
- А1И 022.000
Условный проход (Ду) от 40 до 150 мм
Диаметр корпуса (Дн) от 273 до 426 мм
Рабочее давление (Ру) до 1,6 МПа

Работа проточного воздухосборника А1И заключается в:

- приёме исходной воды
- отделение пузырьков воздуха
- отвод воздуха в атмосферу
- отвод воды из выходного патрубка

Скорость потока воды пройдя через входной патрубок во внутрь корпуса воздухосборника замедляется в связи с резким увеличением проходного сечения, благодаря падению скорости потока воды пузырьки воздуха поднимаются в верхнюю часть корпуса воздухосборника и отводятся через воздушный клапан. Далее вода отводится в трубопровод через выходной патрубок. В процессе эксплуатации необходимо контролировать работоспособность воздушного клапана воздухосборника.

Инструкция по эксплуатации:

1. Установка воздухосборника А1И серии 5.903-20

- Установить воздухосборник А1И с обвязкой на трубопровод сохраняя возможность осмотра и ремонта,
подводящий и отводящий трубопроводы должны быть разгружены.
- Произвести гидравлическое испытание всего трубопровода.
- Включить трубопровод в работу.

2. Правила перевозки

Транспортирование воздухосборников может осуществляться всеми видами транспорта. При разгрузке воздухосборника не допускается его сбрасывание.

3. Эксплуатационные требования

Эксплуатация проточных воздухосборников должна выполняться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды». Проточные воздухосборники А1И серии 5.903-20 не подлежат регистрации в органах Ростехнадзора. Основной задачей эксплуатации воздухосборников является обеспечение бесперебойной и безаварийной работы изделия с расчетными параметрами в течении всего срока эксплуатации.

4. Обслуживание

Воздухосборник должен находиться под наблюдением обслуживающего персонала. Воздухосборник А1И подвергается техническому освидетельствованию после монтажа, до пуска в работу и периодически в процессе эксплуатации. После монтажа перед пуском в работу при выполнении требований по условиям и срокам хранения необходимо проводить только наружный осмотр и гидравлическое испытание воздухосборника.

5. Ресурс

Срок службы воздухосборников А1И серии 5.903-20 – 20 лет.
Гарантийный срок эксплуатации – 24 месяца с момента включения воздухосборника в эксплуатацию, но не более 36 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.  Проточный воздухосборник А1И серии 5.903-20 не подлежат обязательной регистрации в органах. При этом, эксплуатация проточных воздухосборников должна осуществляться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды».



Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерами по тел. 987-273-86-77 или по эл.почте 460957@mail.ru
