ООО СигналДетали трубопроводов, фланцы

Основная продукция:
Опоры трубопроводов ; Фильтры сетчатые ФС по Т-ММ-11-2003 ;
Болт фундаментный ГОСТ 24379.1-80, анкерный (фундаментный) болт, анкерные болты, болты фундаментные, болт по ГОСТ 24379.1-80
• Отводы: крутоизогнутые, штампосварные, бесшовные, гнутые, секторные сварные;
• Тройники: бесшовные приварные, штампосварные, сварные, сварные с накладками, тройники с решётками;
• Переходы (концентрические, эксцентрические): штампованные, штампосварные;
• Заглушки: эллиптические, фланцевые; Отводы линзовые с фланцами ГОСТ 22808-83;
• Фланцы (Россия): стальные плоские приварные, стальные приварные встык (воротниковые), стальные свободные на приварном кольце, фланцы для сосудов и аппаратов стальные приварные встык, фланцы ASME, ANSI;
• Изолирующие фланцевые соединения;
Щитовые затворы;
• Прокладки: ПОН, ПМБ, прокладки овального сечения (кольца Армко), СНП.
Крепёж: гайки, шпильки, болты, шайбы;
Колонки управления задвижками по серии 3.901-13;
Опоры трубопроводов хомутовые по серии 5.905-18.05 вып.1;
Изготовление металлоконструкций на заказ


Изготовление деталей возможно из сталей: 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М, 20ФА.

Виды продукции

  Нестандартное оборудование.

Подробнее...

  Газовое и технологическое оборудование.

Подробнее...

  Специальное крановое оборудование

Подробнее...

  Промышленное оборудование.

Подробнее...

Продаются со склада 15с52нж, 15с68нж, 30с41нж, фланцы

Клапаны запорные 15с52нж Ду15 Ру63 с КОФ - 20 шт
Клапаны запорные 15с52нж Ду20 Ру63 с КОФ - 100 шт
Клапаны запорные 15с52нж Ду25 Ру63 с КОФ - 1 шт
Клапаны запорные 15с52нж Ду32 Ру63 с КОФ - 10 шт
Клапаны запорные 15с52нж Ду40 Ру63 с КОФ - 30 шт
производство Курган и Аркор

Клапан запорный 15с68нж Ду15 Ру63 с КОФ - 35 шт
Клапан запорный аммиак Ду20 Ру25 с КОФ - 30 шт
производство Курган

Задвижки стальные 30с41нж Ду50 - Ду350 Ру16 - на складе
производство Китай

Фланцы нержавеющие плоские Ду80 Ру25 - 500 шт

Доставка в любой регион России.

__

запорная арматура
Рейтинг промышленных предприятий
Ойл Каталог --- Google+









Сальники нажимные

Сальники нажимные

Сальники нажимные



Сальники нажимные (прижимные)
Серия 5.900-3; Серия 5.905-26.04, вып.1; Серия 5.905-26.08, вып.1

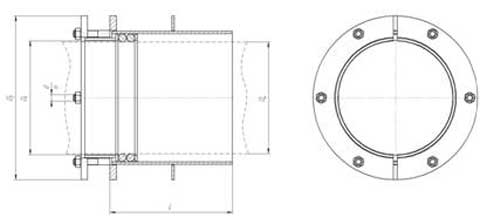

Сальники нажимные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах.

Технические характеристики. В серии 5.900-3 разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50, 80, 100, 125, 150, 250, 300, 350, 400,  500, 600, 700, 800, 900, 1000, 1200, 1400. Шифр сальника соответствует Ду пропускаемой через него трубы.

Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.

Сальники нажимные

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

Dn – условный проход пропускаемой трубы, мм

D1 – внутренний диаметр сальника, мм

D2 – наружный диаметр сальника, мм

d – диаметр шпильки

n – количество отверстий

L – длина сальника, мм



Обозначение сальника

Шифр сальника

Dn

Размеры сальника L=200

Масса металла, кг

D1

D2

n

d

ТМ 93.00.00

Ду50

57

59

170

6

М16

8,0

ТМ 93.00.00-01

Ду80

89

91

200

10,5

ТМ 93.00.00-02

Ду100

108

110

220

11,5

ТМ 93.00.00-03

Ду125

133

135

260

15,0

ТМ 93.00.00-04

Ду150

159

162

290

17,5

ТМ 93.00.00-05

Ду200

219

222

345

21,0

ТМ 93.00.00-06

Ду250

273

278

400

29,0

ТМ 93.00.00-07

Ду300

325

330

450

33,0

ТМ 93.00.00-08

Ду350

377

382

505

38,5

ТМ 93.00.00-09

Ду400

426

432

555

8

М20

49,0

ТМ 93.00.00-10

Ду500

530

536

690

10

70,5

ТМ 93.00.00-11

Ду600

630

636

790

82,5

ТМ 93.00.00-12

ДУ700

720

726

880

12

93,0

ТМ 93.00.00-13

Ду800

820

826

1000

М24

142,0

ТМ 93.00.00-14

Ду900

920

927

1100

14

158,0

ТМ 93.00.00-15

Ду1000

1020

1027

1200

М27

193,0

ТМ 93.00.00-16

Ду1200

1220

1228

1400

20

229,0

ТМ 93.00.00-17

Ду1400

1420

1429

1600

283,0



Обозначение сальника

Шифр сальника

Dn

Размеры сальника L=300

Масса металла, кг

D1

D2

n

d

ТМ 94.00.00

Ду50

57

59

170

6

М16

8,8

ТМ 94.00.00-01

Ду80

89

91

200

11,5

ТМ 94.00.00-02

Ду100

108

110

220

13

ТМ 94.00.00-03

Ду125

133

135

260

16

ТМ 94.00.00-04

Ду150

159

152

290

19,5

ТМ 94.00.00-05

Ду200

219

222

345

24

ТМ 94.00.00-06

Ду250

273

278

400

33,5

ТМ 94.00.00-07

Ду300

325

330

450

38,5

ТМ 94.00.00-08

Ду350

377

382

505

45

ТМ 94.00.00-09

Ду400

426

432

555

8

М20

56

ТМ 94.00.00-10

Ду500

530

536

690

10

79

ТМ 94.00.00-11

Ду600

630

636

790

92

ТМ 94.00.00-12

ДУ700

720

726

880

12

105

ТМ 94.00.00-13

Ду800

820

826

1000

М24

158

ТМ 94.00.00-14

Ду900

920

927

1100

14

177

ТМ 94.00.00-15

Ду1000

1020

1027

1200

М27

213

ТМ 94.00.00-16

Ду1200

1220

1228

1400



ТМ.93.00 - сальники нажимные Ду 50 - 1400 мм, L=200
ТМ.94.00 - сальники нажимные Ду 50 - 1400 мм, L=300
ТМ.95.00 - сальники нажимные Ду 50 - 1400 мм, L=500
ТМ.96.00 - сальники нажимные Ду 50 - 1400 мм, L=800

В серии разработаны прижимные сальники с длиной корпуса L=200, 300, 500 и 800 мм для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Шифр сальника соответствует Ду пропускаемой через него трубы.


Серия 5.905-26.04, вып.1 - уплотнение вводов инженерных коммуникаций зданий и сооружений в газифицированных городских и населенных пунктах


С-1 - сальник нажимной Ду 57 – Ду 325, L= 0,3 – 0,6м
С-2 - сальник набивной Ду 22 - Ду 325, L= 0,3 – 0,6м
С-3 - сальник нажимной Ду 57 - Ду 325, L= 0,3 – 0,6м
С-4 - сальник набивной Ду 22 - Ду 325, L= 0,3 – 0,6м
С-5 - сальник набивной Ду 22 - Ду 325, L= 0,3 – 0,6м
С-6 - сальник нажимной Ду 57 - Ду 325, L= 0,3 – 0,6м

Серия 5.905-26.08, вып.1 - уплотнение вводов инженерных коммуникаций зданий и сооружений в газифицированных городских и населенных пунктах


С-1 - сальник нажимной Ду 57 – Ду 325, L= 0,3 – 0,6м
С-2 - сальник набивной Ду 22 - Ду 325, L= 0,3 – 0,6м
С-3 - сальник нажимной Ду 57 - Ду 325, L= 0,3 – 0,6м
С-4 - сальник набивной Ду 22 - Ду 325, L= 0,3 – 0,6м
С-5 - сальник набивной Ду 22 - Ду 325, L= 0,3 – 0,6м
С-6 - сальник нажимной Ду 57 - Ду 325, L= 0,3 – 0,6м


Материал:
ст3,ст20, ст 09Г2С

Пример условного обозначения:
Сальник нажимной с условным проходом 300 мм и длинной 800 мм, сталь 20 -
Сальник нажимной Ду 300 L=800 ст.20, серия 5.900-3.

Выбор и установка

Сальник нажимной должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Корпус сальника закладывается в опалубку при бетонировании. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной или вертикальной арматуре.

При закладке корпуса сальника в стену сооружения в резьбовое отверстие фланца корпуса сальника необходимо ставить временные пробки.

ТАБЛИЦА УСЛОВНЫХ ДИАМЕТРОВ
И ДЛИН САЛЬНИКОВ

Сальник нажимной L=200 Серия 5.900-3

ТМ.93 - сальник нажимной Ду 50 мм, L=200;
ТМ.93-01 - сальник нажимной Ду 80 мм, L=200;
ТМ.93-02 - сальник нажимной Ду 100 мм, L=200;
ТМ.93-03 - сальник нажимной Ду 125 мм, L=200;
ТМ.93-04 - сальник нажимной Ду 150 мм, L=200;
ТМ.93-05 - сальник нажимной Ду 200 мм, L=200;
ТМ.93-06 - сальник нажимной Ду 250 мм, L=200;
ТМ.93-07 - сальник нажимной Ду 300 мм, L=200;
ТМ.93-08 - сальник нажимной Ду 350 мм, L=200;
ТМ.93-09 - сальник нажимной Ду 400 мм, L=200;
ТМ.93-10 - сальник нажимной Ду 500 мм, L=200;
ТМ.93-11 - сальник нажимной Ду 600 мм, L=200;
ТМ.93-12 - сальник нажимной Ду 700 мм, L=200;
ТМ.93-13 - сальник нажимной Ду 800 мм, L=200;
ТМ.93-14 - сальник нажимной Ду 900 мм, L=200;
ТМ.93-15 - сальник нажимной Ду 1000 мм, L=200;
ТМ.93-16 - сальник нажимной Ду 1200 мм, L=200;
ТМ.93-17 - сальник нажимной Ду 1400 мм, L=200;
Сальник нажимной L=300 Серия 5.900-3

ТМ.94 - сальник нажимной Ду 50 мм, L=300;
ТМ.94-01 - сальник нажимной Ду 80 мм, L=300;
ТМ.94-02 - сальник нажимной Ду 100 мм, L=300;
ТМ.94-03 - сальник нажимной Ду 125 мм, L=300;
ТМ.94-04 - сальник нажимной Ду 150 мм, L=300;
ТМ.94-05 - сальник нажимной Ду 200 мм, L=300;
ТМ.94-06 - сальник нажимной Ду 250 мм, L=300;
ТМ.94-07 - сальник нажимной Ду 300 мм, L=300;
ТМ.94-08 - сальник нажимной Ду 350 мм, L=300;
ТМ.94-09 - сальник нажимной Ду 400 мм, L=300;
ТМ.94-10 - сальник нажимной Ду 500 мм, L=300;
ТМ.94-11 - сальник нажимной Ду 600 мм, L=300;
ТМ.94-12 - сальник нажимной Ду 700 мм, L=300;
ТМ.94-13 - сальник нажимной Ду 800 мм, L=300;
ТМ.94-14 - сальник нажимной Ду 900 мм, L=300;
ТМ.94-15 - сальник нажимной Ду 1000 мм, L=300;
ТМ.94-16 - сальник нажимной Ду 1200 мм, L=300;
ТМ.94-17 - сальник нажимной Ду 1400 мм, L=300;
Сальник нажимной L=400 Серия 5.900-3

ТМ.94.1 - сальник нажимной Ду 50 мм, L=400;
ТМ.94.1-01 - сальник нажимной Ду 80 мм, L=400;
ТМ.94.1-02 - сальник нажимной Ду 100 мм, L=400;
ТМ.94.1-03 - сальник нажимной Ду 125 мм, L=400;
ТМ.94.1-04 - сальник нажимной Ду 150 мм, L=400;
ТМ.94.1-05 - сальник нажимной Ду 200 мм, L=400;
ТМ.94.1-06 - сальник нажимной Ду 250 мм, L=400;
ТМ.94.1-07 - сальник нажимной Ду 300 мм, L=400;
ТМ.94.1-08 - сальник нажимной Ду 350 мм, L=400;
ТМ.94.1-09 - сальник нажимной Ду 400 мм, L=400;
ТМ.94.1-10 - сальник нажимной Ду 500 мм, L=400;
ТМ.94.1-11 - сальник нажимной Ду 600 мм, L=400;
ТМ.94.1-12 - сальник нажимной Ду 700 мм, L=400;
ТМ.94.1-13 - сальник нажимной Ду 800 мм, L=400;
ТМ.94.1-14 - сальник нажимной Ду 900 мм, L=400;
ТМ.94.1-15 - сальник нажимной Ду 1000 мм, L=400;
ТМ.94.1-16 - сальник нажимной Ду 1200 мм, L=400;
ТМ.94.1-17 - сальник нажимной Ду 1400 мм, L=400;
Сальник нажимной L=500 Серия 5.900-3

ТМ.95 - сальник нажимной Ду 50 мм, L=500;
ТМ.95-01 - сальник нажимной Ду 80 мм, L=500;
ТМ.95-02 - сальник нажимной Ду 100 мм, L=500;
ТМ.95-03 - сальник нажимной Ду 125 мм, L=500;
ТМ.95-04 - сальник нажимной Ду 150 мм, L=500;
ТМ.95-05 - сальник нажимной Ду 200 мм, L=500;
ТМ.95-06 - сальник нажимной Ду 250 мм, L=500;
ТМ.95-07 - сальник нажимной Ду 300 мм, L=500;
ТМ.95-08 - сальник нажимной Ду 350 мм, L=500;
ТМ.95-09 - сальник нажимной Ду 400 мм, L=500;
ТМ.95-10 - сальник нажимной Ду 500 мм, L=500;
ТМ.95-11 - сальник нажимной Ду 600 мм, L=500;
ТМ.95-12 - сальник нажимной Ду 700 мм, L=500;
ТМ.95-13 - сальник нажимной Ду 800 мм, L=500;
ТМ.95-14 - сальник нажимной Ду 900 мм, L=500;
ТМ.95-15 - сальник нажимной Ду 1000 мм, L=500;
ТМ.95-16 - сальник нажимной Ду 1200 мм, L=500;
ТМ.95-17 - сальник нажимной Ду 1400 мм, L=500;
Сальник нажимной L=600 Серия 5.900-3

ТМ.95.1 - сальник нажимной Ду 50 мм, L=600;
ТМ.95.1-01 - сальник нажимной Ду 80 мм, L=600;
ТМ.95.1-02 - сальник нажимной Ду 100 мм, L=600;
ТМ.95.1-03 - сальник нажимной Ду 125 мм, L=600;
ТМ.95.1-04 - сальник нажимной Ду 150 мм, L=600;
ТМ.95.1-05 - сальник нажимной Ду 200 мм, L=600;
ТМ.95.1-06 - сальник нажимной Ду 250 мм, L=600;
ТМ.95.1-07 - сальник нажимной Ду 300 мм, L=600;
ТМ.95.1-08 - сальник нажимной Ду 350 мм, L=600;
ТМ.95.1-09 - сальник нажимной Ду 400 мм, L=600;
ТМ.95.1-10 - сальник нажимной Ду 500 мм, L=600;
ТМ.95.1-11 - сальник нажимной Ду 600 мм, L=600;
ТМ.95.1-12 - сальник нажимной Ду 700 мм, L=600;
ТМ.95.1-13 - сальник нажимной Ду 800 мм, L=600;
ТМ.95.1-14 - сальник нажимной Ду 900 мм, L=600;
ТМ.95.1-15 - сальник нажимной Ду 1000 мм, L=600;
ТМ.95.1-16 - сальник нажимной Ду 1200 мм, L=600;
ТМ.95.1-17 - сальник нажимной Ду 1400 мм, L=600;
Сальник нажимной L=700 Серия 5.900-3

ТМ.95.2 - сальник нажимной Ду 50 мм, L=700;
ТМ.95.2-01 - сальник нажимной Ду 80 мм, L=700;
ТМ.95.2-02 - сальник нажимной Ду 100 мм, L=700;
ТМ.95.2-03 - сальник нажимной Ду 125 мм, L=700;
ТМ.95.2-04 - сальник нажимной Ду 150 мм, L=700;
ТМ.95.2-05 - сальник нажимной Ду 200 мм, L=700;
ТМ.95.2-06 - сальник нажимной Ду 250 мм, L=700;
ТМ.95.2-07 - сальник нажимной Ду 300 мм, L=700;
ТМ.95.2-08 - сальник нажимной Ду 350 мм, L=700;
ТМ.95.2-09 - сальник нажимной Ду 400 мм, L=700;
ТМ.95.2-10 - сальник нажимной Ду 500 мм, L=700;
ТМ.95.2-11 - сальник нажимной Ду 600 мм, L=700;
ТМ.95.2-12 - сальник нажимной Ду 700 мм, L=700;
ТМ.95.2-13 - сальник нажимной Ду 800 мм, L=700;
ТМ.95.2-14 - сальник нажимной Ду 900 мм, L=700;
ТМ.95.2-15 - сальник нажимной Ду 1000 мм, L=700;
ТМ.95.2-16 - сальник нажимной Ду 1200 мм, L=700;
ТМ.95.2-17 - сальник нажимной Ду 1400 мм, L=700;
Сальник нажимной L=800 Серия 5.900-3

ТМ.96 - сальник нажимной Ду 50 мм, L=800;
ТМ.96-01 - сальник нажимной Ду 80 мм, L=800;
ТМ.96-02 - сальник нажимной Ду 100 мм, L=800;
ТМ.96-03 - сальник нажимной Ду 125 мм, L=800;
ТМ.96-04 - сальник нажимной Ду 150 мм, L=800;
ТМ.96-05 - сальник нажимной Ду 200 мм, L=800;
ТМ.96-06 - сальник нажимной Ду 250 мм, L=800;
ТМ.96-07 - сальник нажимной Ду 300 мм, L=800;
ТМ.96-08 - сальник нажимной Ду 350 мм, L=800;
ТМ.96-09 - сальник нажимной Ду 400 мм, L=800;
ТМ.96-10 - сальник нажимной Ду 500 мм, L=800;
ТМ.96-11 - сальник нажимной Ду 600 мм, L=800;
ТМ.96-12 - сальник нажимной Ду 700 мм, L=800;
ТМ.96-13 - сальник нажимной Ду 800 мм, L=800;
ТМ.96-14 - сальник нажимной Ду 900 мм, L=800;
ТМ.96-15 - сальник нажимной Ду 1000 мм, L=800;
ТМ.96-16 - сальник нажимной Ду 1200 мм, L=800;
ТМ.96-17 - сальник нажимной Ду 1400 мм, L=800;
Сальник нажимной L=900 Серия 5.900-3

ТМ.96.1 - сальник нажимной Ду 50 мм, L=900;
ТМ.96.1-01 - сальник нажимной Ду 80 мм, L=900;
ТМ.96.1-02 - сальник нажимной Ду 100 мм, L=900;
ТМ.96.1-03 - сальник нажимной Ду 125 мм, L=900;
ТМ.96.1-04 - сальник нажимной Ду 150 мм, L=900;
ТМ.96.1-05 - сальник нажимной Ду 200 мм, L=900;
ТМ.96.1-06 - сальник нажимной Ду 250 мм, L=900;
ТМ.96.1-07 - сальник нажимной Ду 300 мм, L=900;
ТМ.96.1-08 - сальник нажимной Ду 350 мм, L=900;
ТМ.96.1-09 - сальник нажимной Ду 400 мм, L=900;
ТМ.96.1-10 - сальник нажимной Ду 500 мм, L=900;
ТМ.96.1-11 - сальник нажимной Ду 600 мм, L=900;
ТМ.96.1-12 - сальник нажимной Ду 700 мм, L=900;
ТМ.96.1-13 - сальник нажимной Ду 800 мм, L=900;
ТМ.96.1-14 - сальник нажимной Ду 900 мм, L=900;
ТМ.96.1-15 - сальник нажимной Ду 1000 мм, L=900;
ТМ.96.1-16 - сальник нажимной Ду 1200 мм, L=900;
ТМ.96.1-17 - сальник нажимной Ду 1400 мм, L=900;
Сальник нажимной L=1000 Серия 5.900-3

ТМ.96.2 - сальник нажимной Ду 50 мм, L=1000;
ТМ.96.2-01 - сальник нажимной Ду 80 мм, L=1000;
ТМ.96.2-02 - сальник нажимной Ду 100 мм, L=1000;
ТМ.96.2-03 - сальник нажимной Ду 125 мм, L=1000;
ТМ.96.2-04 - сальник нажимной Ду 150 мм, L=1000;
ТМ.96.2-05 - сальник нажимной Ду 200 мм, L=1000;
ТМ.96.2-06 - сальник нажимной Ду 250 мм, L=1000;
ТМ.96.2-07 - сальник нажимной Ду 300 мм, L=1000;
ТМ.96.2-08 - сальник нажимной Ду 350 мм, L=1000;
ТМ.96.2-09 - сальник нажимной Ду 400 мм, L=1000;
ТМ.96.2-10 - сальник нажимной Ду 500 мм, L=1000;
ТМ.96.2-11 - сальник нажимной Ду 600 мм, L=1000;
ТМ.96.2-12 - сальник нажимной Ду 700 мм, L=1000;
ТМ.96.2-13 - сальник нажимной Ду 800 мм, L=1000;
ТМ.96.2-14 - сальник нажимной Ду 900 мм, L=1000;
ТМ.96.2-15 - сальник нажимной Ду 1000 мм, L=1000;
ТМ.96.2-16 - сальник нажимной Ду 1200 мм, L=1000;
ТМ.96.2-17 - сальник нажимной Ду 1400 мм, L=1000;

Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерами по тел. 987-273-86-77 или по эл.почте 460957@mail.ru



Copyright ©2012-2017 ООО СИГНАЛ

....... Яндекс.Метрика Рейтинг арматурных сайтов. ARMTORG.RU Tatarstan.Net - все сайты Татарстана
