Сальники набивные
|
Сальники набивные
Сальники набивные cерия 5.900-2
Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах.
Технические характеристики. В серии разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50,80,100,125,150,250,300,350,400, 500,600,700,800,900,1000,1200,1400. Шифр сальника соответствует Ду пропускаемой через него трубы.
Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.

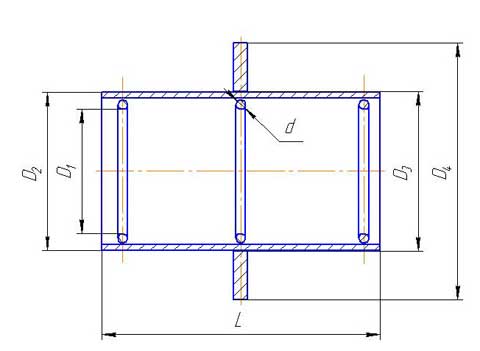

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
D трубы - условный проход пропускаемой трубы, мм
D1 - диаметр пропускаемой трубы (наружный), мм
D2 - диаметр сальника (наружный), мм
D3 - диаметр сальника с толщиной сварного шва для ребер, мм
D4 - диаметр сальника с ребрами, мм
L - длина сальника, мм
Шифр сальника |
D трубы |
Основные размеры сальника L=200, мм |
Масса, кг |
D1 |
D2 |
D3 |
D4 |
d |
| Ду50 |
57 |
89 |
114 |
116 |
185 |
7 |
5,6 |
| Ду80 |
89 |
115 |
140 |
142 |
215 |
6,9 |
| Ду100 |
108 |
140 |
165 |
167 |
240 |
8,2 |
| Ду125 |
133 |
191 |
219 |
221 |
290 |
14,0 |
| Ду150 |
159 |
239 |
273 |
275 |
345 |
10 |
20,3 |
| Ду200 |
219 |
239 |
273 |
275 |
345 |
16,0 |
| Ду250 |
273 |
291 |
325 |
327 |
395 |
18,8 |
| Ду300 |
325 |
382 |
426 |
428 |
500 |
15 |
34,4 |
| Ду350 |
377 |
430 |
478 |
480 |
550 |
42,7 |
| Ду400 |
426 |
484 |
530 |
532 |
600 |
45,8 |
| Ду500 |
530 |
584 |
630 |
632 |
735 |
57,0 |
| Ду600 |
630 |
672 |
720 |
722 |
810 |
64,9 |
| Ду700 |
720 |
772 |
820 |
823 |
920 |
78,5 |
5.900-2 Сальники набивные Dу 50...1400 для пропуска труб через стены |
Технические указания ТМ 89.00.Д |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ |
Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по всей территории России. |
Сальники могут применяться при перепаде давления на сальнике не более 0.1 Мпа (10 м вод.ст.) и температуре не выше +50 ?С при неагрессивных средах. |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
В серии разработаны набивные сальники с длиной корпуса L=200, 300, 500 и 800 мм для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Шифр сальника соответствует Ду пропускаемой через него трубы. |
УКАЗАНИЯ ПО УСТАНОВКЕ САЛЬНИКОВ |
УСТАНОВКА |
Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре. |
Подробнее о сальниках набивных смотрите здесь...
