Камера уровнемерная выносная КУВ
|
Камера уровнемерная выносная КУВ T-ММ-04-99, Т-ММ-04-06 для установки приборов измерения уровня типа УБ, Сапфир и VEGAFLEX
Камеры уровнемерные выносные КУВ
Назначение
Камера уровнемерная выносная (КУВ) предназначена для установки в ней приборов для измерения уровня.
Принцип действия
Камера уровнемерная выносная служит сообщающимся сосудом, соединенным с резервуаром резьбовым, фланцевым (по стандартам ГОСТ, DIN, ASME) или сварным соединением. Благодаря такому соединению, уровень жидкости в выносной уровнемерной камере совпадает с уровнем жидкости в основной емкости. На камеру монтируется уровнемеры следующих типов – волноводный, буйковый, поплавковый и магнитострикционный.
Характеристики
Конструкторами России разработано большое количество различных комплектаций выносных камер с разнообразными типами исполнения присоединений, для разных давлений и сред. Также изготавливаем комплектующие, необходимые для монтажа камер.
Dy от 50мм до 200мм
Py от 1,6МПа до 20МПа
Длина до 5 метров – камера состоит из сплошной трубы, свыше 5 метров - камера разбита на секции.
Камеры производятся по типовым размерам и по чертежам заказчика.
Камера уравнемерная выносная КУВ по T-ММ-04-99, Т-ММ-04-06, предназначена для установки приборов измерения уровня типа УБ, Сапфир и VEGAFLEX

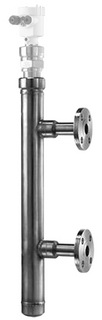

Колонка уровнемерная КУВ для установки и радарного уровнемера «VEGAFLEX» изготавливаются по чертежу ОБ-0405-24443.00.00
Камеры выносные типа КУВ для уровнемера фирмы «Masoneilan» изготавливаются по чертежу У-И-59-2158
Камеры КУВ №1 - №39 для установки преобразователя уровня «VEGAFLEX» изготавливаются по чертежу У-II-59-2158
Камеры выносные типа КУВ для буйковых уровнемеров изготавливаются по чертежу У-II-59-2164
Камеры выносные типа КУВ-I, КУВ-II, КУВ-III, КУВ-IV, КУВ-V для уровнемеров типа «Сапфир» и «УБ» изготавливаются по альбому чертежей T-ММ-04-99, Т-ММ-04-06
Разработаны 5 типов выносных камер для установки уровнемеров типа «Сапфир» и «УБ»:
Выносная камера для уровнемеров КУВ-I - от 250 до 6000 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3)
Выносная камера для уровнемеров КУВ-II - от 350 до 1500 па Ру=4,0 (H1, У6, Л1, Н9, Л5, Л3)
Выносная камера для уровнемеров КУВ-III - от 250 до 10000 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3)
Выносная камера для уровнемеров КУВ-IV - от 250 до 10000 па Ру=4,0 (H1, У6, Л1, Н9, Л5, Л3)
Выносная камера для уровнемеров КУВ-V - от 350 до 1600 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3)

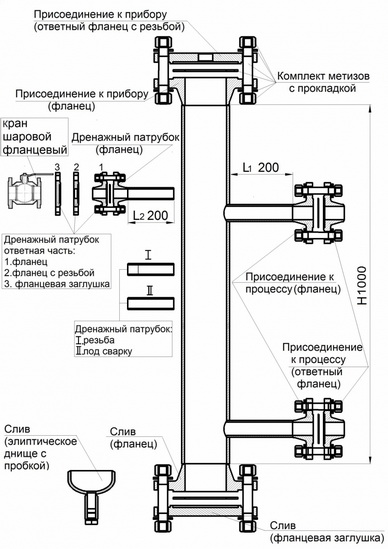

Конструкции выносных камер
Конструкции выносных камер КУВ разработаны 5-ти типов. Для приборов типа «УБ» - 2-х типов (I и П), а для приборах типа "Сапфир" - 3-х типов (Ш-V). Камера типа I имеет фланец для присоединения прибора Dy 50 мм для всех типов уровнемеров (УБ).  Камера КУВ типа II принимается только для уровнемера УБ-ПВМ Ру=4,0 МПа (40 кгс/см2) имеющего присоединительный фланец Dy 100 мм для пределов измерения уровня 600, 800, 1000 мм. Камера типа III имеет фланец Dy 65 мм соединения прибора "Сапфир"- 22 Dy-Вн и Ех моделей 2620 и 2630. Камера типа IV имеет фланец Dy 80 мм для присоединения прибора "Сапфир" Dy-Вн и Ех моделей 2622, а камера типа V имеет фланец Dy 150 мм для "Сапфира" модели 2615.
Конструкция разработана для продуктов с нормальной вязкостью. Для продуктов с повышенной вязкостью в конструкции камеры следует изменить диаметр дренажного штуцера с Dy 15 мм на Dy 25 мм. При этом при составлении спецификации к материалу на изготовление выбранного типа выносной камеры необходимо добавить трубы на дренажный штуцер Dy 25 мм.
Камера уровнемерная выносная КУВ-I-от 400 до 2500-40- (Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-90
Камера уровнемерная выносная КУВ-II-от 400 до 800-40- (Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-90
Камера уровнемерная выносная КУВ-III-от 250 до 10.000-40- (Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-99-06 с накладным листом
Камера уровнемерная выносная КУВ-IV-от 400 до 10.000-40-0 -(Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-99-06 без накладного листа
Камера уровнемерная выносная КУВ-V
