Изолирующее Фланцевое Соединение ИФС
С этоим изделием заказывают:
Фланцы стальные воротниковые ГОСТ 12821-80
Фланцы стальные плоские приварные ГОСТ 12820-80
|
Изолирующее Фланцевое Соединение
ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.
ИФС – конструкция в сборе, изготавливается в заводских условиях, при сборке обеспечивается герметичность соединения и изолированность от токов различного напряжения. Служит для катодной защиты трубопровода, как подземного, так и воздушного, что продляет срок его службы. Ставится при выходе подземного трубопровода и при переходе его в воздушный, в местах, где возможен электрический контакт газопровода сзаземленными конструкциями и комуникациями , а также на вводах (и выводах) газопроводов ГРС, ГРП, ГРУ . В основном закладывается его установка при проектировании трубопровода, проектными организациямию.
ИФС состоит из двух фланцев , изолирующей прокладки между ними, изолирующих втулок, которые устанавливаются в крепежные отверстия, а также шпилек, гаек, шайб.
Исполнение ИФС, СЗК из стали 09г2с
Отличаются тем, что собираются из фланцев, изготовленных из стали 09г2с. При изготовлении используются прокладки и втулки из фторопласта. Также согласно ГОСТ 12816 используются метизы из стали 40х.
ИФС поставляются заказчику в сборе, опрессованые и проверенные на электрическое сопротивление, о чем свидетельствует паспорт изделия, выдаваемый на каждую партию. Ввиду опасности утери электроизолирующих и герметичных свойств, изделия разбирать не рекомендуется.
Материал исполнения - ст. 20, ст. 09Г2С

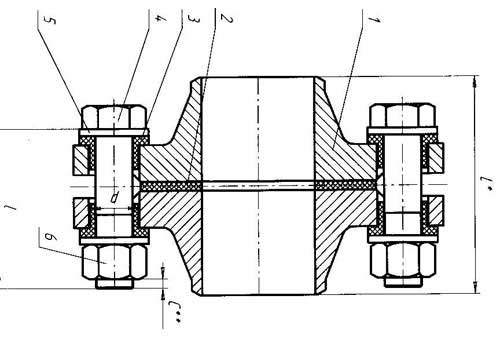

ИФС из фланцев по ГОСТ 12820
В конструкции используется два фланца по ГОСТ 12820-80 «Фланцы стальные приварные Ру от 0,6 до 2,5 МПа». Для того, чтобы обеспечить неразборный монтаж соединений, при производстве СЗК к фланцам привариваются стальные патрубки, что позволяет приваривать соединения, не опасаясь перегрева, потери герметичности и электроизолирующих свойств.
Для СЗК используются фланцы 1-го исполнения. При сборке используются прокладки из паронита ПМБ, которые пропитываются электротехническим лаком, в отверстия под крепеж устанавливаются электроизолирующие втулки, которые в зависимости от диаметра метизов, изготавливаются из полепропелена или текстолита. Втулки и прокладка надежно изолируют фланцы от прохождения электрического тока.
Исполнение СЗК из стали 09г2с
Отличаются тем, что собираются из фланцев, изготовленных из стали 09г2с. При изготовлении используются прокладки и втулки из фторопласта. Также согласно ГОСТ 12816 используются метизы из стали 40х.

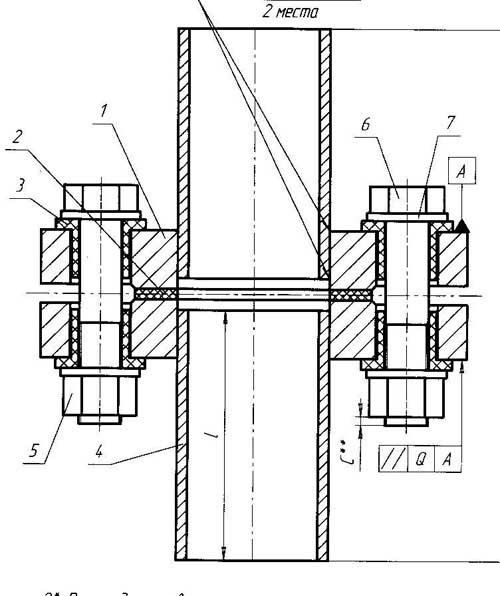

ИФС из фланцев по ГОСТ 12821
В конструкции используются два фланца по ГОСТ 12821-80 "Фланцы стальные приварные встык Ру от 0,6 до 10,0 МПа".
Для ИФС Ру 0,6-4,0 МПа используются фланцы 1-го исполнения. Для изготовления ИФС Ру 6,3 МПа используются фланцы 2-го исполнения (с выступом) и 3-го исполнения (с впадиной) с небольшими конструктивными доработками (уменьшен размер выступа и увеличен размер впадины). При изготовлении ИФС используются прокладки из паронита ПМБ, которые пропитываются электротехническим лаком, в отверстие под крепеж устанавливаются электроизолирующие втулки, которые в зависимости от диаметра метизов, изготавливаются из полипропелена или текстолита. Втулки и прокладка надежно изолируют фланцы от прохождения электрического тока. Для изготовления ИФС Ру 10,0 МПа используются фланцы 7-го исполнения, в качестве прокладки используется кольцо из фторопласта, электроизолирующие втулки изготавливаются из текстолита.
Исполнение ИФС из стали 09г2с
Отличаются тем, что собираются из фланцев, изготовленных из стали 09г2с. При изготовлении используются прокладки и втулки из фторопласта. Также согласно ГОСТ 12816 используются метизы из стали 40х.
