Грязевики (горизонтальные, вертикальные, абонентские)

Грязевики используются для улавливания стойких механических частиц, таких как ржавчина и окалина, которые могут причинить вред оборудованию и арматуре в трубопроводах различного назначения, в неагрессивных жидкостях. Фильтры очищают рабочую среду с помощью сетки, встроенную в корпус и зажатую крышкой, поэтому его и называют — фильтр сетчатый. Промывка фильтра производится через шаровой кран.

Грязевик тепловых пунктов абонентский ТС-569.00.000, серия 5.903-13 выпуск 5
Грязевик вертикальный ТС-568.00.000, серия 5.903-13 выпуск 5
Грязевик вертикальный ТС-567.00.000, серия 5.903-13 выпуск 5
Грязевик горизонтальный ТС-566.00.000, серия 5.903-13 выпуск 5
Грязевик горизонтальный ТС-565.00.000, серия 5.903-13 выпуск 5
Грязевик горизонтальный ГГ (серии ТС-565) Ду 150, 200, 250, 300, 350, 400
Грязевик горизонтальный ГГ (серии ТС-566) Ду 500, 600, 700, 800, 900, 1000, 1200, 1400
Грязевик вертикальный ГВ (серии ТС-567) Ду 200, 250, 300
Грязевик вертикальный ГВ (серии ТС-568) Ду 350, 400, 500, 600, 700, 800, 900, 1000
Грязевик тепловых пунктов абонентский ГТП (серии ТС-569) Ду 40, 50, 65, 80, 100, 125, 150, 200

Грязевики, в свою очередь, относятся к фильтрам грубой очистки. Они необходимы для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных и тепловых сетей. Технология работы грязевиков состоит в следующем. Вода «проходит» в патрубок, а оттуда попадает во внутреннюю полость корпуса, где взвешенные частицы выпадают на дно в виде осадка. Потом из внутренней полости грязевика-фильтра жидкость поступает сквозь фильтр, который монтируется внутри выходного патрубка. И только затем прошедшая через фильтр вода в уже очищенном виде поступает в систему отопления или тепловую сеть. Очистка грязевика от осадка происходит путем извлечения стакана из выходного патрубка.

Необходимо отметить также, что по способу подсоединения к трубопроводу грязевики подразделяются на:

• грязевики с резьбовым соединением;
• грязевики с фланцевым соединением.

В промышленности и ЖКХ фильтры и грязевики применяются в котельных и тепловых сетях для очистки сетевой и подпиточной воды и при их промывке. Также грязевики и фильтры необходимы для очистки воды из природных источников от тяжелых взвешенных и механических загрязнений (максимальная эффективность очистки до 90%). Поэтому в данном случае они выступают в качестве первой ступени очистки воды перед промышленными очистными сооружениями, а также перед различным технологическим оборудованием, с высокими требованиями к качеству используемой в работе воды.

Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.

Грязевик абонентный трубопровода тепловых сетей, в зависимости от вертикального или горизонтального способа установки делится на:

• грязевик вертикальный (абонентский) Ду25-300;

• грязевик горизонтальный (абонентский) Ду150-350.

Грязевики устанавливаются, как правило, на вводах в здания и узлах управления тепловых пунктов и рассчитаны на работу при температурах до 150С. Подбор грязевиков осуществляется по диаметру присоединяемого трубопровода.

Грязевики снабжаются съемными днищами или патрубками с глухим фланцем, для их периодической очистки, а также штуцерами для выпуска воздуха и спуска воды. Грязевики рассчитаны на рабочее давление до 2,5 МПа.

Крепление грязевиков осуществляется, как правило, на кронштейнах. Вода, пройдя через входной патрубок попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные частицы — песок, ил оседают на дно. Для избежания сквозного прохода потока через грязевик и дополнительного снижения его скорости отверстие выходного патрубка закрыто крупноячеистой сеткой (часто патрубок заваривают, а в заглушке сверлят отверстия). Прошедшая через грязевик вода поступает в систему отопления очищенной. Скопившуюся в корпусе грязь удаляют путем открытия спускного штуцера, находящегося в днище. Либо во время прекращения отопительного сезона, сняв днище грязевика. В верхней части грязевика имеется отверстие с резьбой для установки крана, через который удаляется воздух.

В процессе эксплуатации требуется контролировать гидравлическое сопротивление грязевика по показаниям манометров (или дифференциального манометра) на линии трубопровода до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, необходимо произвести разборку и очистку грязевика от накопившихся отложений.

Грязевики не подлежат обязательной регистрации в органах Ростехнадзора России. При этом, эксплуатация грязевиков должна осуществляться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды».

Назначенный срок службы грязевиков – 10 лет.

Грязевики тепловых пунктов (абонентский)

Грязевики предназначены для очистки воды от крупных и средних взвешенных частиц в системах отопления, горячего водоснабжения и теплоснабжения вентиляционных систем.

Устройство и принцип работы

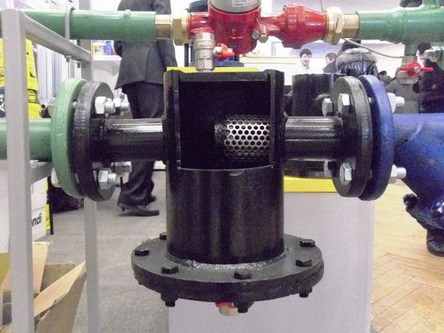

Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадание в осадок и накапливание крупных и средних взвешенных частиц.

Работа грязевика заключается в приёме исходной воды, фильтровывании её от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.

Грязевик ТС-569 абонентский имеет вид цилиндрического корпуса с фильтрующим элементом внутри и соединениями под сварку (либо фланцевыми). Диаметр корпуса составляет 114-426 мм при диаметре условного прохода 40-200 мм и рабочем давлении в диапазоне 1,6-2,5 кгс/см2. Агрегат соответственно имеет массу 16,3-266,7 кг, длину 365-901 мм и высоту 417-1175 мм. Производительность устройства серии ТС-569 составляет 6-159 т/ч.

[Изображение: [чертёж] Грязевик тепловых пунктов (абонентский) - ГТП (серия ТС-569)]

Грязевики ГТП (серия ТС-569.00.000)
Обозначение	Произв., м3/час	Ду, мм	Py, МПа	D, мм	Вход потока, мм				Выход потока, мм				L, мм	H, мм	h1, мм	h2, мм	Масса, кг
Обозначение	Произв., м3/час	Ду, мм	Py, МПа	D, мм	ДH1, мм	Фокр. отв.	Фотв.	кол. отв.	ДH1xS, мм	Фокр. отв.	Фотв.	кол. отв.	L, мм	H, мм	h1, мм	h2, мм	Масса, кг
ГТП-40-2,5	6	40	2,5	159	45 x 2,5	110	18	4	57 x 3	125	18	4	395	417	260	160	24,9
ГТП-50-2,5	10	50		159	57 x 3,5	125	19	4	76 x 4	145	19	8	365	456	290	175	29,4
ГТП-65-2,5	18	65		219	76 x 4	145	19	8	89 x 4	160	19	8	425	534	340	205	30,7
ГТП-80-2,5	26	80		219	89 x 4	160	19	8	108 x 4	190	24	8	425	569	375	205	36,4
ГТП-100-2,5	40	100		325	108 x 4	190	24	8	133 x 6	220	28	8	525	662	450	295	69,6
ГТП-125-2,5	58	125		325	133 x 6	220	28	8	159 x 4,5	250	28	8	525	732	470	315	78,6
ГТП-150-2,5	89	150		426	159 x 4,5	250	26	8	219 x 8	310	26	12	716	945	550	365	158,7
ГТП-200-2,5	158	200		530	219 x 8	310	28	12	273 x 8	370	32	12	850	1168	700	435	201,9
ГТП-40-1,6	6	40	1,6	159	45 x 2,5	110	18	4	57 x 3,5	125	18	4	386	417	260	160	23,36
ГТП-50-1,6	10	50		159	57 x 3,5	125	18	4	76 x 4	145	18	4	412	468	290	175	22,75
ГТП-65-1,6	18	65		219	76 x 4	145	18	4	89 x 4	160	18	8	474	546	340	205	38,1
ГТП-80-1,6	26	80		219	89 x 4	160	18	8	108 x 3,5	180	18	8	474	580	375	205	45,4
ГТП-100-1,6	40	100		325	108 x 4	180	18	8	133 x 6	210	18	8	578	674	450	295	77,1
ГТП-125-1,6	58	125		325	133 x 6	210	18	8	159 x 4,5	240	22	8	574	740	470	315	70,4
ГТП-150-1,6	89	150		426	159 x 4,5	240	22	8	219 x 6	295	22	12	702	940	550	365	147,7
ГТП-200-1,6	158	200		530	219 x 6	295	22	12	273 x 6	355	26	12	901	1175	700	435	243,4
ГТП-40-1,0	6	40	1,0	159	45 x 2,5	110	18	4	57 x 3,5	125	18	4	386	417	260	160	16,3
ГТП-50-1,0	10	50		159	57 x 3,5	125	18	4	76 x 4	145	18	4	412	468	290	175	19,4
ГТП-65-1,0	18	65		219	76 x 4	145	18	4	89 x 4	160	18	8	474	546	340	205	29,4
ГТП-80-1,0	26	80		219	89 x 3	160	18	8	108 x 3,5	180	18	8	474	580	375	205	33,5
ГТП-100-1,0	40	100		325	108 x 4	180	18	8	133 x 6	210	18	8	578	674	450	295	62,2
ГТП-125-1,0	58	125		325	133 x 3,5	210	18	8	159 x 4,5	240	22	8	574	740	470	315	91,79
ГТП-150-1,0	89	150		426	159 x 4,5	240	22	8	219 x 6	295	22	8	640	940	550	365	144
ГТП-200-1,0	158	200		530	219 x 6	295	22	12	273 x 6	355	26	12	901	1175	700	435	243,4
