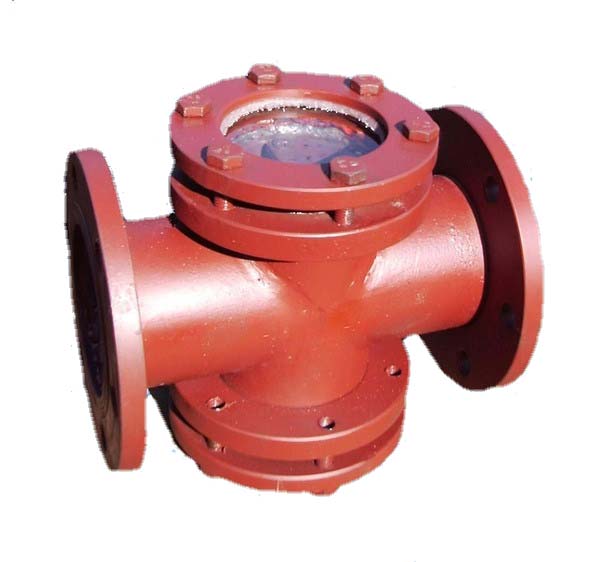

Фонарь смотровой трубопроводный по АТК 26-01-1-89

Фонари смотровые предназначены для визуального контроля прохождения рабочей среды (жидкости) по трубопроводу

Фонарь смотровой трубопроводный изготавливается по следующей документации:

Фонарь смотровой трубопроводный по АТК 26-01-1-89 предназначается для установки на трубопроводе и осуществления визуального контроля прохождения рабочих сред по трубопроводу и относится к классу вспомогательной трубопроводной арматуры.

Фонари устанавливаются на трубопроводах, имеющих диаметр условного прохода среды от 20 до 200 мм. Температура рабочей среды может составлять от -20° C до +300°C, а ее давление должно находиться в пределах 0,04 - 1,6 МПа.

Фонарь смотровой, позволяет определять наличие либо отсутствие потока среды, но не может определять количественные, качественные и числовые показатели этого потока. Никаких выходных показаний либо сигналов такие установки не выдают. Просто при отсутствии потока рабочей среды вмонтированная в устройство вертушка остается неподвижной, статичной. Появляющийся в трубопроводе поток, приводит механизм в движение, что и является показателем наличия потока в трубопроводе.

Вместе с тем смотровые фонари просты и надежны по конструкции, долговечны и не требуют сложного ухода при их эксплуатации на всем сроке использования. Еще преимуществом этих приборов является то, что они не критичны к своей установке и сохраняют работоспособность в любом положении. Технологически фонарь, как правило, монтируется на трубопроводы большого диаметра. Присоединительные детали фонарей имеют фланцевый или резьбовой тип крепления к трубопроводу. Для визуального контроля проходящей среды в них используются прозрачные плоские стекла, которые могут размещаться как с одной, так и с двух сторон фонаря, для лучшего обзора.

Конструкция смотровых фонарей определяется специальным нормативно-техническим документом – АТК (альбом технических конструкций) 26-01-1-89.

В соответствии с этим документом, все фонари смотровые трубопроводные, по своим типам, размерам и области применения разделяются на три основных группы:

Фонари трубопроводные прямоточные. диаметр трубопровода от 20 до 300 мм и давление рабочей среды 0,6 - 1,6 Мпа;

Фонари трубопроводные угловые диаметр трубопровода от 20 до 80 мм, давление рабочей среды 0,6 - 1,6 Мпа;

Фонари прямоточные трубчатые диаметр трубопровода от 20 до 150 мм, давление рабочей среды 0,2-0,6 Мпа.

Смотровые фонари с условным проходом от -20° C до +300° C мм для работы под давлением не более 1,6 МПа и под вакуумом с остаточным давлением не менее 0,04 МПа (300 мм рт.ст.).

Основные параметры

Наименование	Давление условное, МПа	Температура, °С	Проход условный, мм
Фонари прямоточные с плоскими стеклами	0,6	от -40°C до +200°C для нейтральных и кислых сред; от -40°C до +100°C для щелочных сред	20 - 300
Фонари прямоточные с плоскими стеклами	1,6*	от -40°C до +300°C для нейтральных и кислых сред; от -40°C до +110°C для щелочных сред	20 - 300
Фонари угловые с плоскими стеклами	0,6	от -40°C до +200°C для нейтральных и кислых сред; от -40°C до +100°C для щелочных сред	20 - 80
Фонари угловые с плоскими стеклами	1,6*	от -40°C до +300°C для нейтральных и кислых сред; от -40°C до +110°C для щелочных сред	20 - 80
Фонари прямоточные трубчатые	0,6	от -50°C до +120°C для кислых и щелочных сред	20
	0,6		32
	0,5		50
	0,4		80
	0,3		100
	0,2		150
